특징 및 이점
PV 인버터와 태양광 패널 사이에 설치된 FN2211 및 FN2210 DC 필터는 시스템 패널 측의 전도성 방출에 긍정적인 영향을 미치는 데 사용됩니다. 따라서 DC 필터는 패널의 고주파수(HF) 간섭 방사 가능성을 크게 줄입니다. 필터는 또한 HF 표유 전류 및 누설 전류로 인한 조기 패널 노화를 방지하는 데 도움이 됩니다.
응용 분야
FN2211/FN2210 시리즈는 주로 250~2'300A 사이의 PV 인버터 제품용용으로 설계.
UPS, DC 모터 드라이브, 에너지/배터리 저장 시스템 또는 사양 내 다른 DC 제품에도 잠재적으로 적용 가능.
DC 충전기 설치.
기술 사양
-최대 연속 작동 전압: 1000VDC
-정격 전류: 50°C에서 250~2300A
-과부하 능력: 스위치를 켰을 때 정격 전류의 4배, 최대 8초
정격 전류의 1.5배, 1분 동안, 시간당 1회
-고전위 테스트 전압: P -> E 2초 동안 4800VDC
P -> P 2초 동안 3600VDC
-온도 범위(작동 및 보관): -40°C ~ +100°C
-기후 카테고리: 40/100/21 acc. IEC 60068-1에 따름
-보호 카테고리: IP 00
-가연성: UL 94V-0
-대응하는 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939, EN 60721-3,
EN 62109
-MTBF(Mil-HB-217F): >200,000시간 @ 50°C/1000V
-터미널/하우징: Ni 도금 구리 바/금속
전기 회로도

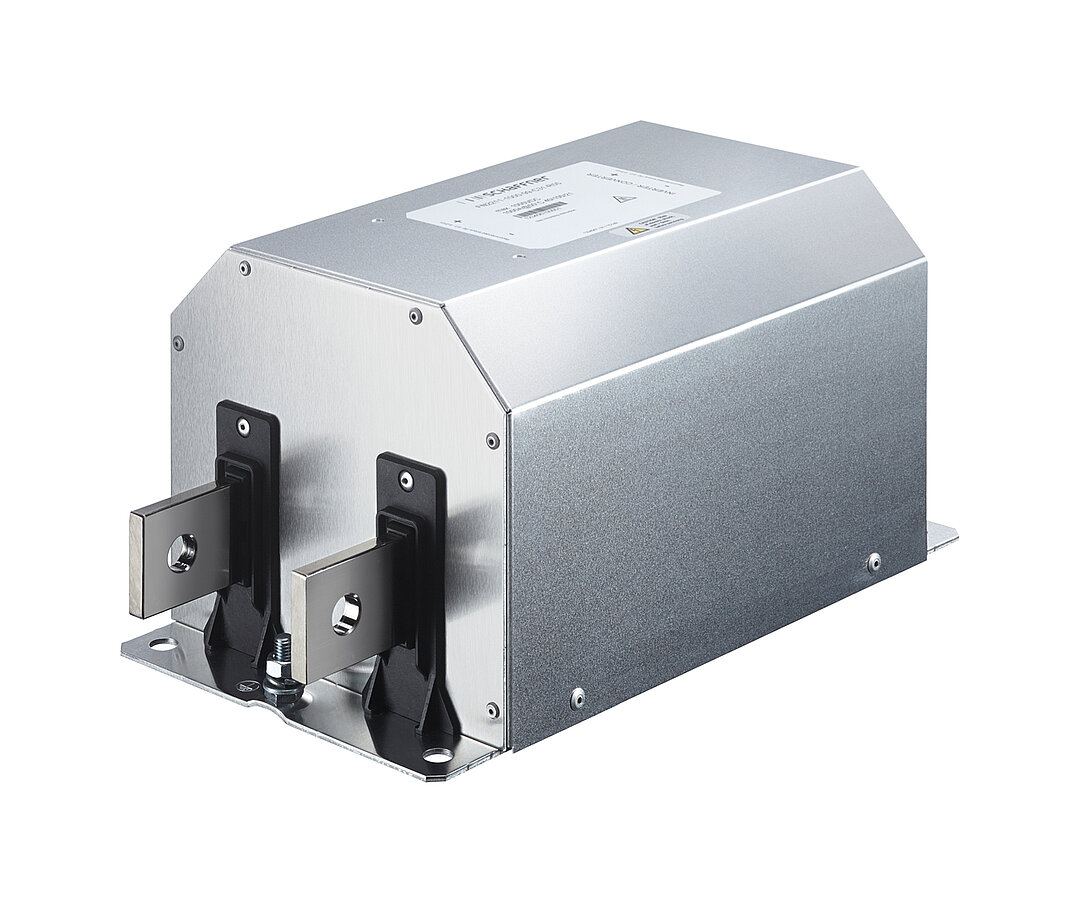

FN2211/FN2210 소형 고전류 DC 필터
승인 및 규정 준수
