특징및 이점
-PV 인버터와 태양광 패널 사이에 설치되어 시스템 패널 측의 전도성 방출을 줄이도록 사용됩니다.
-DC 필터는 패널의 고주파수(HF) 간섭 방사 가능성을 크게 줄입니다.
-HF 표유 전류 및 누설 전류로 인한 조기 패널 노화를 방지하는 데 도움이 됩니다.
응용 분야

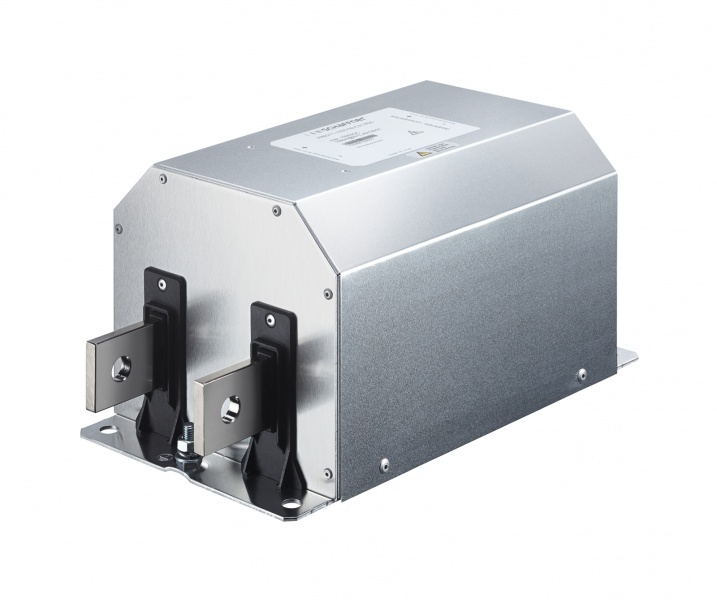

FN2211HV/FN2210HV 시리즈는 주로 250~2'300A 사이의 PV 인버터 애플리케이션용으로 설계되었습니다.
그러나 UPS, DC 모터 드라이브, 에너지/배터리 저장 시스템나 DC 충전기등과 같이
게시된 사양 내의 다른 DC 애플리케이션에도 잠재적으로 적용될 수 있습니다.
기술 사양
최대 연속 작동 전압: 1,500VDC
정격 전류: 50°C에서 250~2300A
과부하 능력: 스위치를 켰을 때 정격 전류의 4배, 최대 8초 1.5x 정격 전류 1분간, 1시간에 1회 -40°C
동작 주파수: DC
고전위 테스트 전압: P -> E 2초 동안 6'800VDC ; P -> P 2초 동안 3,850VDC
온도 범위(작동 및 보관): +100°C까지
기후 카테고리: 40/100/21 acc. IEC 60068-1에 따름
보호 카테고리: IP 00
해당 가연성: UL 94V-0
대응 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939, EN 60721-3, EN 62109
MTBF(Mil-HB-217F): >200,000시간 @ 50°C/480V
터미널/하우징: Ni 도금 구리 바/금속
전기회로도
승인및 규정 준수
