특징 및 이점

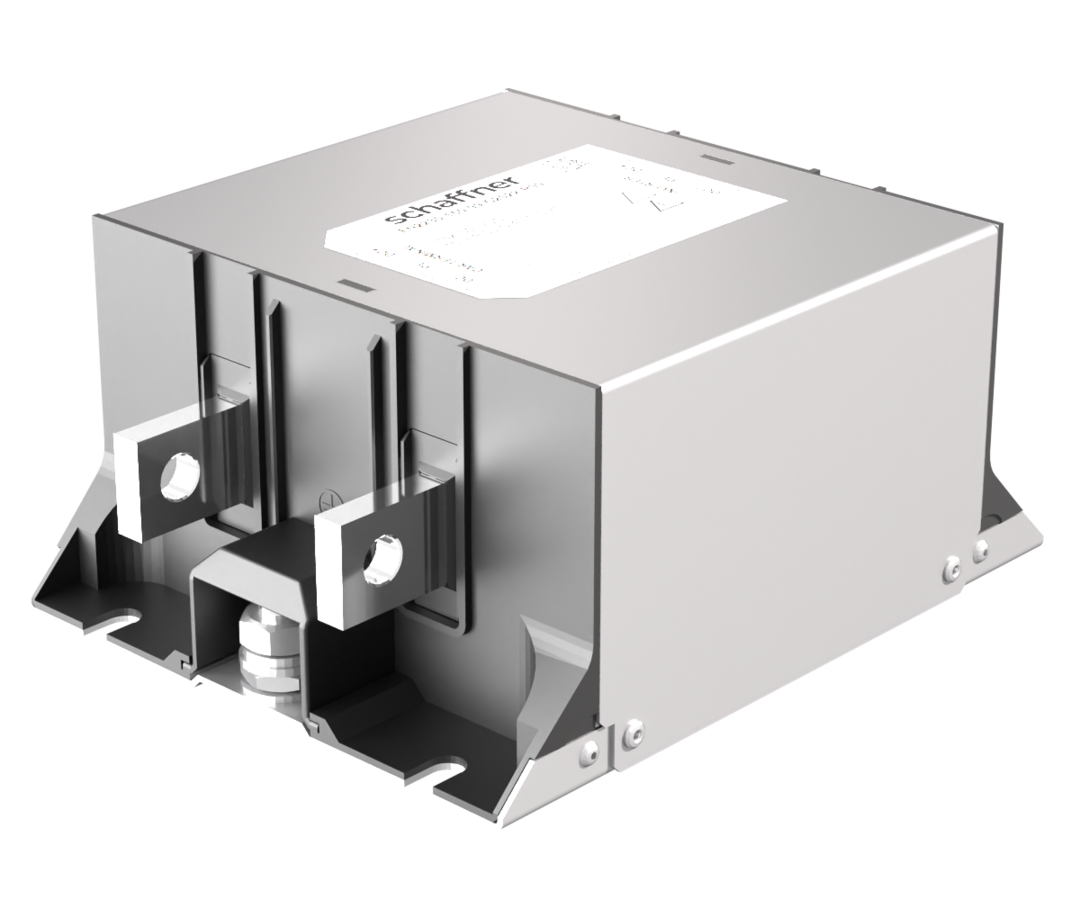

-FN222X, FN223X 및 FN224X 필터 시리즈는 세 가지 성능 수준을 선택하여 최첨단 EMI 감쇄 기능을 제공합니다.
-필터는 고전력 EV 충전 애플리케이션에 완벽하게 맞도록 제작되었습니다.
-편리하고 공간 절약형 설치가 가능한 형태입니다
-IEC/EN 61851-23 전기 자동차 전도성 충전 시스템의 요구 사항을 충족합니다.
-UL 2202 전기 자동차(EV) 충전 시스템 장비의 요구 사항을 충족합니다.
-FN224X는 더 작은 설치 공간에서 FN222X의 전압 및 성능 등급을 제공합니다.
응용 분야
HPC350(500A @ 920V) 이상의 고전력 EV DC 충전
CHAdeMO 및 CCS를 위한 두 가지 전압 레벨(500VDC 및 1000VDC)
기술 사양
최대 연속 작동 전압: 500VDC(FN223X)
1000VDC(FN222X, FN224X)
정격 전류: 50°C에서 250~2300A
고전위 테스트 전압: P -> E 2초 동안 4800VDC, P -> P 2초 동안 3600VDC
과전압 카테고리: -40°C ~ +100°C
오염도: 40/100/21 acc. IEC 60068-1에 따름
서지 내성: IP 00
온도 범위(작동 및 보관): UL 94V-0
기후 카테고리: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939, EN 60721-3, EN 62109
냉각: 스위치를 켰을 때 정격 전류의 4배, 최대 8초, 정격 전류의 1.5배, 1분 동안, 시간당 1회
고도: > 200,000시간
보호 카테고리: Ni 도금 구리 바/금속
MTBF(Mil-HB-217F): >300,000시간 @ 50°C/500V
전기 회로도
