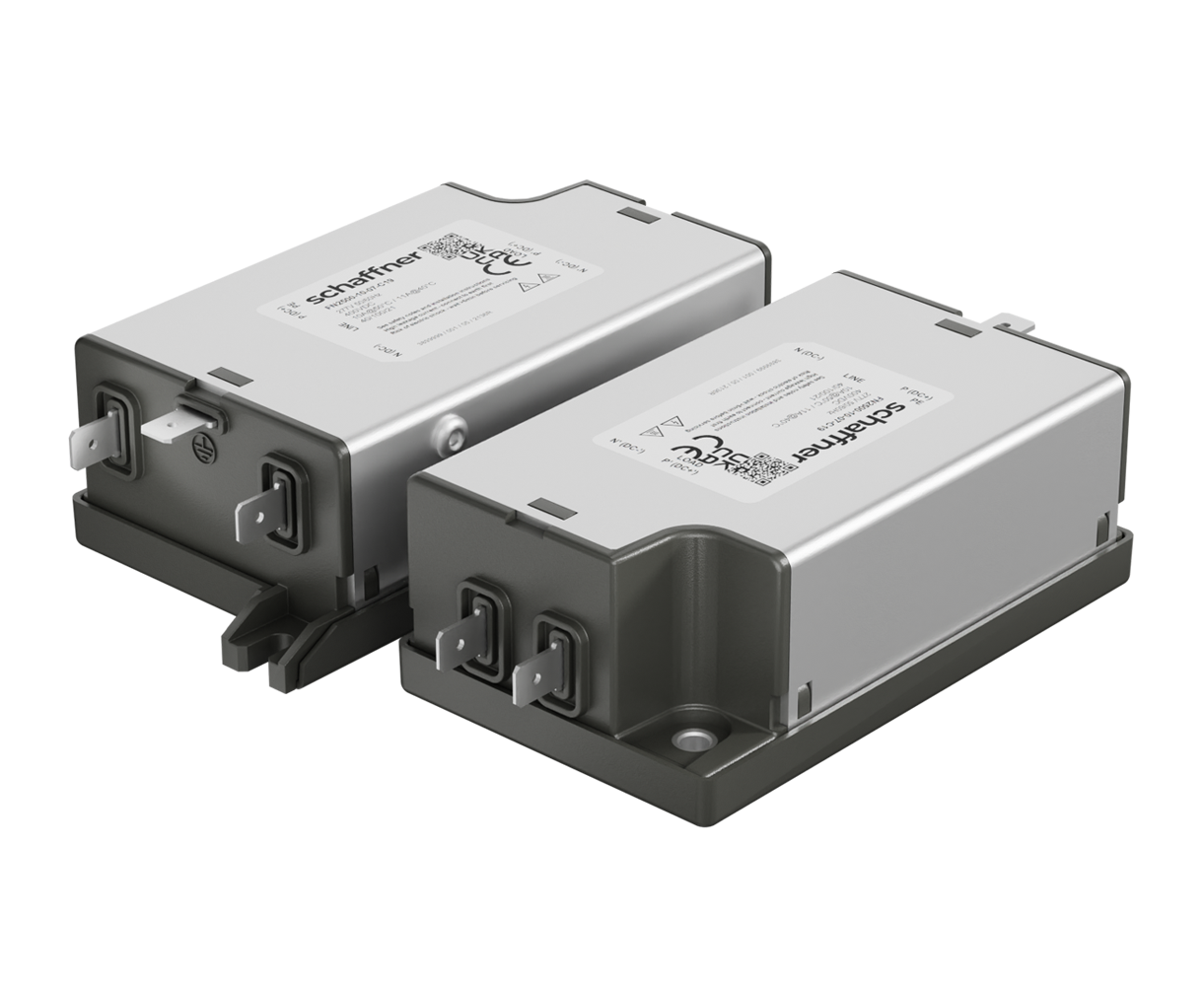

FN2500_고성능 고감쇄형 단상 EMC/RFI 필터_로우 프로파일

로봇 공학, 데이터 센터 및 기타 다양한 응용 제품을 위한 탁월한 EMC 필터
사용 가능한 단자: Fast-on, 리드선, 볼트 및 클램프
최대 277VAC/400VDC의 전압 정격
19인치 랙 애플리케이션의 1 높이 단위(HU)내임
작동 온도 50°C
    Downloads
    상세설명

    특징 및 이점

    - FN2500 / FN2520 시리즈는 랙 마운트 높이 1HU 내에 완벽하게 맞습니다.

    - 데이터 센터 및 오디오 비디오 장비에서 완벽하게 작동하도록 제작되었습니다.

    - 편리하고 공간 절약형 설치가 가능한 형태

    - IEC/EN 62040-1 - 무정전 전원 시스템(UPS)의 요구 사항 충족

    - IEC 62368-1 - 오디오/비디오, 정보 및 통신 기술 장비의 요구 사항을 충족합니다.

    - IEC/EN 60335-1 - 가정용 및 유사 기기의 요구 사항 충족

    응용 분야

    데이터 센터(400VDC)

    DC 배전을 이용한 구축 기술

    로봇 공학, 협동 로봇, 자율 기계

    오디오 및 비디오 장비

    UPS - 무정전 전원 공급 장치

    기술 사양

    최대 연속 작동 전압: 277VAC/400VDC(CQC: 250VAC/250VDC)

    정격 전류: 50°C에서 10~32A

    과부하 능력: 1.5 x 정격 전류, 1시간당 1회

    동작 주파수: DC~60Hz

    고전위 테스트 전압: P(DC+) –> N(DC-) 2초 동안 1500VDC*

    P(DC+)/N(DC-) –> PE 2초 동안 2500VDC*

    과전압 카테고리: II에 따라. IEC 60664-1

    오염도: 2개 acc. IEC 60664-1

    서지 내성: 2kV Ph-Ph / 4kV Ph-PE(레벨 4)

    온도 범위(작동 및 보관): FN2500: -40°C ~ +100°C(경감 >50°C), FN2520: -40°C ~ +85°C(경감 >50°C)

    기후 카테고리: FN2500: 40/100/21 acc. IEC60068-1

    FN2520: 40/085/21 acc. IEC60068-1

    FN2520: 40/085/21 acc. IEC60068-1

    냉각: 자연 냉각 AN

    고도: 2000m 이상에서 등급 감소

    보호 카테고리: -103 터미널용 IP00 / IP20

    가연성: 플라스틱 재질: UL 94 V0, -07 버전용 끈: UL 94 VW1

    진동 및 충격: 3M12 액세서리 IEC 60721-3-3

    인증: UL/IEC 60939-3, CSA 22.2 No. 8-13, GB/T 15287

    MTBF(Mil-HB-217F): >300,000시간 @ 50°C/277V

    * 고전위 시험 전압: 최대 반복 지정된 값의 80%



    전기회로도
