특징 및 이점

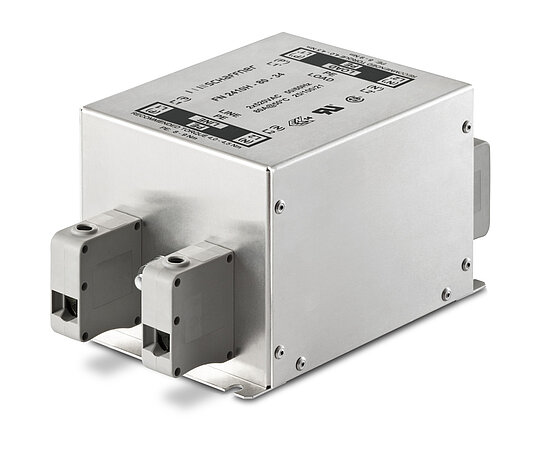

-최대 100A의 FN 2410 필터는 기존 섀시 장착용으로 설계되었습니다.
-더욱 빠른 설치를 위해 최대 45A의 FN 2412 필터를 대부분의 전기 캐비닛에서
일반적으로 사용되는 TS 35 DIN 레일에 편안하게 장착할 수 있습니다.
-FN 2410과 FN 2412 모두 H 버전으로도 사용 가능합니다. 이는 3상 전원 네트워크의
2상 작동에 이상적으로 적합하며 최대 520VAC의 전압을 처리합니다.
-모든 필터는 높은 포화 저항과 우수한 열 동작을 갖춘 초크를 기반으로 탁월한 전도성
감쇠 성능을 제공합니다. 따라서 모든 필터는 노이즈가가 매우 큰 응용 분야와 최대 출력
의 조건에서도 예상되는 필터 성능을 유지합니다.
-터치 안전 산업 등급 단자대는 최대의 전기 안전성을 제공하여 부지불식중의 접촉으로부터 사람을 보호합니다. 가장 까다로운 설치 표준을 충족하는 데 도움이 됩니다.
응용 분야
중소형 기계 및 산업 장비
고급 단상 전원 공급 장치
단상 가변 속도 모터 드라이브, 인버터 및 컨버터
DIN 레일 필터 버전은 패널 구축 및 전기 캐비닛에 이상적
더 높은 전력의 단상 또는 2상 전원을 사용하는 다양한 노이즈 애플리케이션
기술 사양
최대 연속 작동 전압: 2x 520/300VAC(H 유형), 1x250VAC
공칭 작동 전압: 480VAC(H 유형), 230VAC
정격 전류: 50°C에서 8~45A(FN 2412), 50°C에서 8~100A(FN 2410)
과부하 능력: 스위치를 켰을 때 정격 전류의 4배, 정격 전류의 1.5배, 1분 동안, 시간당 1회
동작 주파수: DC ~ 400Hz
고전위 테스트 전압: P –> P 2250 VDC 2초간 (H타입)
P –> E 2초 동안 2000VAC
P –> N 2초 동안 1100VDC
P –> E 2700 VDC 2초간 (H타입)
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)
보호 카테고리: IP 20
가연성: UL 94 V-2 이상
대응하는 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >250,000시간(H 유형) @ 50°C/480V, >1,200,000시간 @ 50°C/230V
전기 회로도
승인 및 규정 준수
