특징 및 이점

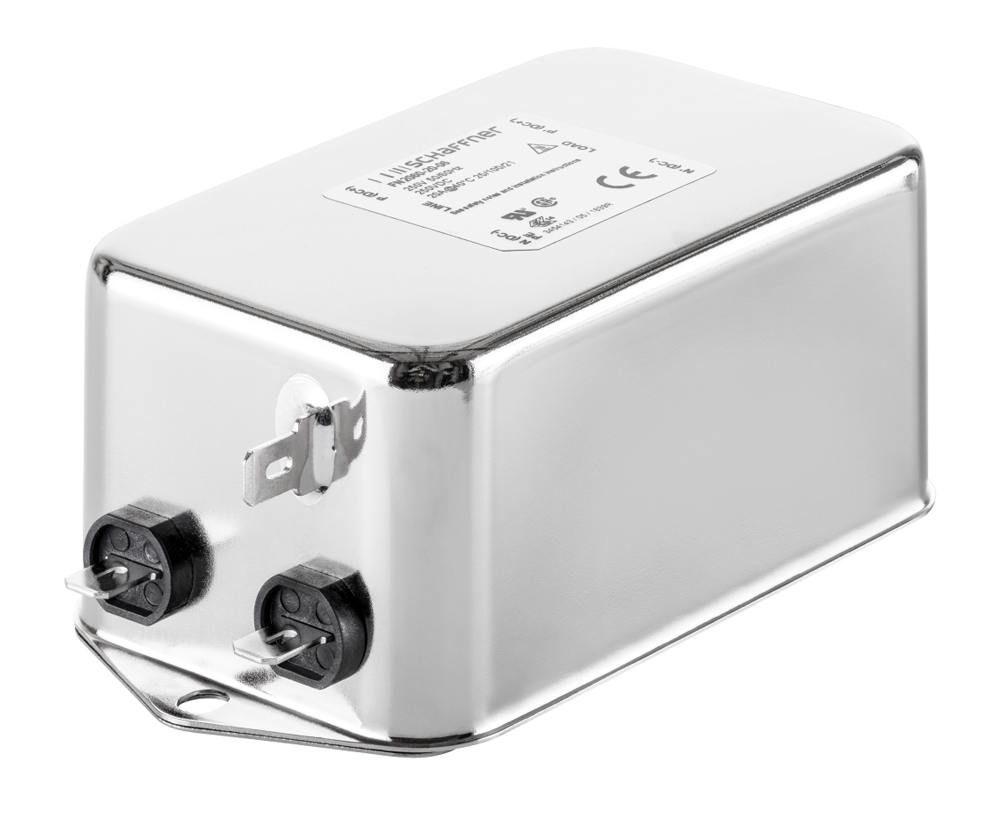

-FN 2060 2단계 필터는 쉽고 빠른 섀시 장착을 위해 설계되었습니다.
-접지 커패시터가 없는 FN 2060 B 는 ME(의료 장비)에 대한 1MOP를 준수합니다. IEC 60601-1
-FN 2060 낮은 누설 전류로 안전이 중요한 제품을 위해 낮은 접지 정전 용량을 갖췄습니다
-모든 필터는 높은 포화 저항과 우수한 열 동작을 갖춘 초크를 기반으로 높은 전도성 감쇄 성능을 제공합니다.
-FN 2060 2단계 필터는 우수한 차동 및 커먼먼 모드 감쇄가 필요한 잡음이 많은 제품용으로 설계되었습니다.
-FN 2060 필터는 단일 스테이지 필터(FN 2010 시리즈)로도 제공됩니다.
-다양한 터미널 옵션을 통해 원하는 연결 스타일을 선택할 수 있습니다.
응용 분야
전기 및 전자 장비
소비재
가정용 장비
빌딩 자동화
산업용 애플리케이션
기계
의료 장비
전자 데이터 처리 장비
사무 자동화 및 데이터콤 장비
우수한 필터 성능을 요구하는 다양한 노이즈 제품용
기술 사양
최대 연속 작동 전압: 250VAC, 50/60Hz, 250VDC
공칭 작동 전압: 230VAC
정격 전류: 40°C에서 1~30A
동작 주파수: DC ~ 400Hz
고전위 테스트 전압: P –> 2초 동안 PE 2000VAC
P –> PE 2500VAC 2초(B 유형)
P –> N 2초 동안 1100VDC
과전압 카테고리: II에 따라. IEC 60664-1
오염도: 2개 acc. IEC 60664-1
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)**
고도: 2000m(감소 이상 적용)**
가연성: -07 버전용 끈: UL 94 VW-1
-06/-08 버전용 플라스틱 단자: UL 94 V-0
-07 버전용 그로밋: UL 94 V-0
인증: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939(AC 및 DC 애플리케이션에 적용)
대응하는 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >950,000시간 @ 40°C/230V
1,650,000시간(B 유형) @ 40°C/230V
* 정격 주파수 또는 최대 DC 작동 전압에서의 최대 RMS 작동 전압 ** 이 사양을 초과하는 전용 요청(예: -40°C 이상 고도)에 대해서는 Coretech 에 문의하십시오.

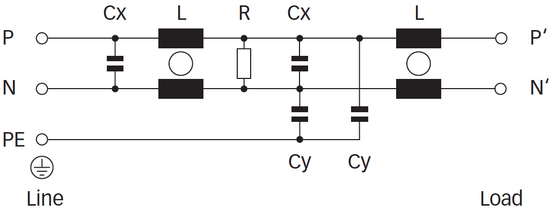

전기 회로도
