특징 및 이점

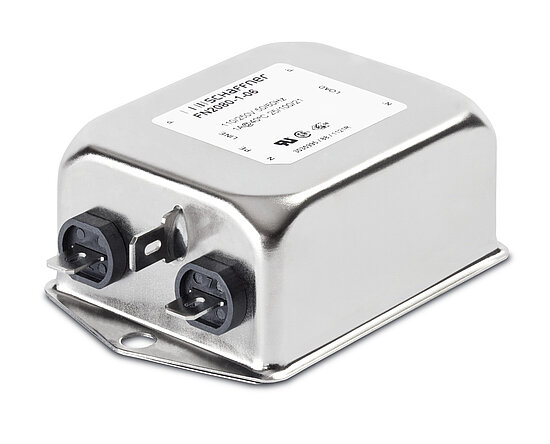

-FN 2080 두개의 스테이지 필터는 쉽고 빠른 샤시 장착을 위해 설계되었습니다.

-접지 커패시터가 없는 FN 2080 B 는 ME(의료 장비)에 대한 1MOP를 준수합니다. IEC 60601-1

-FN 2808A 낮은 누설 전류가 요청되는 안전이 우선되는 제품용으로 낮은 접지정전용량 갖추었습니다.

-모든 필터는 높은 포화 저항과 우수한 열 동작을 갖춘 초크를 기반으로 높은 전도성 감쇠 성능을 제공합니다.

-FN 2080 두개의 스테이지 필터는 우수한 저주파 감쇠 기능을 갖도록 설계되었습니다.

-FN 2080 필터는 단일 스테이지 필터로도 사용 가능합니다.

-FN 2080 필터는 두 개의 공통 모드 초크 구성으로도 사용 가능(FN 2070 시리즈)

-다양한 터미널 옵션을 통해 원하는 연결 스타일을 선택할 수 있습니다.

​

응용 분야

전기 및 전자 장비

조명 애플리케이션(높은 차동 모드 인덕턴스)

소비재

가정용 장비

빌딩 자동화

산업용 애플리케이션

기계

의료 장비

전자 데이터 처리 장비

사무 자동화 및 데이터콤 장비

우수한 필터 성능을 요구하는 다양한 노이즈 제품

​

기술 사양

최대 연속 작동 전압: 250VAC, 50/60Hz, 250VDC

공칭 작동 전압: 230VAC

정격 전류: 40°C에서 1~16A

동작 주파수: DC ~ 400Hz

고전위 테스트 전압: P –> 2초 동안 PE 2000VAC

P –> PE 2500VAC 2초(B 유형)

P –> N 2초 동안 1100VDC

과전압 카테고리: II에 따라. IEC 60664-1

오염도: 2개 acc. IEC 60664-1

온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)**

고도: 2000m(감소 이상 적용)**

가연성: -07 버전용 끈: UL 94 VW-1

-06/-08 버전용 플라스틱 단자: UL 94 V-0

-07 버전용 그로밋: UL 94 V-0

인증: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939(AC 및 DC 제품에 적용)

대응되는는 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

MTBF(Mil-HB-217F): >1,650,000시간 @ 40°C/230V

1,700,000h(B 유형) @ 40°C/230V

* 정격 주파수 또는 최대 DC 작동 전압에서의 최대 RMS 작동 전압 ** 이 사양을 초과하는 전용 요청(예: -40°C 이상 고도)에 대해서는 Corertech에 문의하십시오.

​

전기 회로도
