CORETECH

특징 및 이점

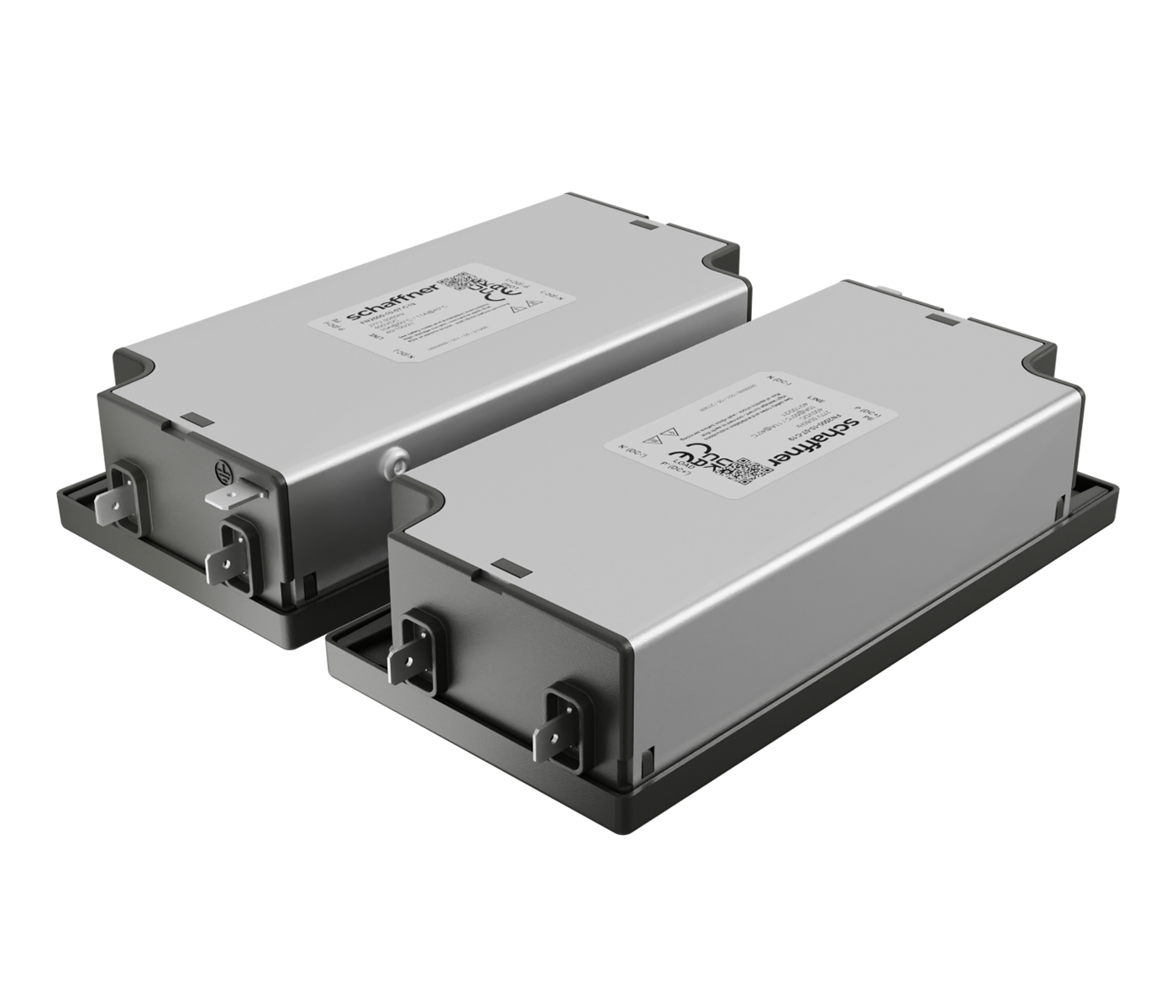

-FN2520 시리즈는 랙 마운트 애플리케이션을 위해 1HU 높이 내에 완벽하게 맞음-필터는 데이터 센터 및 오디오 비디오 장비에서 완벽하게 작동하도록 제작

-편리하고 공간 절약형 설치가 가능한 형태

-IEC/EN 62040-1 - 무정전 전원 시스템(UPS)의 요구 사항 충족

-IEC 62368-1 - 오디오/비디오, 정보 및 통신 기술 장비의 요구 사항을 충족

-IEC/EN 60335-1 - 가정용 및 유사 기기의 요구 사항 충족

​

응용 분야

데이터 센터(400VDC)

DC 배전을 이용한 구축 기술

로봇 공학, 협동 로봇, 자율 기계

오디오 및 비디오 장비

UPS - 무정전 전원 공급 장치

​

기술 사양

최대 연속 작동 전압 : 277VAC/400VDC(CQC: 250VAC/250VDC)

정격 전류 : 50°C에서 10~32A

과부하 능력 : 1.5 x 정격 전류, 1시간당 1회

동작 주파수 : DC~60Hz

고전위 테스트 전압 : P(DC+) –> N(DC-) 2초 동안 1500VDC*

P(DC+)/N(DC-) –> PE 2초 동안 2500VDC*

과전압 카테고리 : II에 따라. IEC 60664-1

오염도 : 2개 acc. IEC 60664-1

서지 내성 : 2kV Ph-Ph / 4kV Ph-PE(레벨 4)

온도 범위(작동 및 보관) : FN2500: -40°C ~ +100°C(경감 >50°C)

FN2520: -40°C ~ +85°C(경감 >50°C)

기후 카테고리 : FN2500: 40/100/21 acc. IEC60068-1

냉각 : 자연 냉각 AN

고도 : 2000m 이상에서 등급 감소

보호 카테고리: -103 터미널용 IP00 / IP20

가연성 : 플라스틱 재질: UL 94 V0

-07 버전용 끈: UL 94 VW1

진동 및 충격 : 3M12 액세서리 IEC 60721-3-3

인증됨 : UL/IEC 60939-3, CSA 22.2 No. 8-13, GB/T 15287

MTBF(Mil-HB-217F) : >300,000시간 @ 50°C/277V

​

전기 회로도
