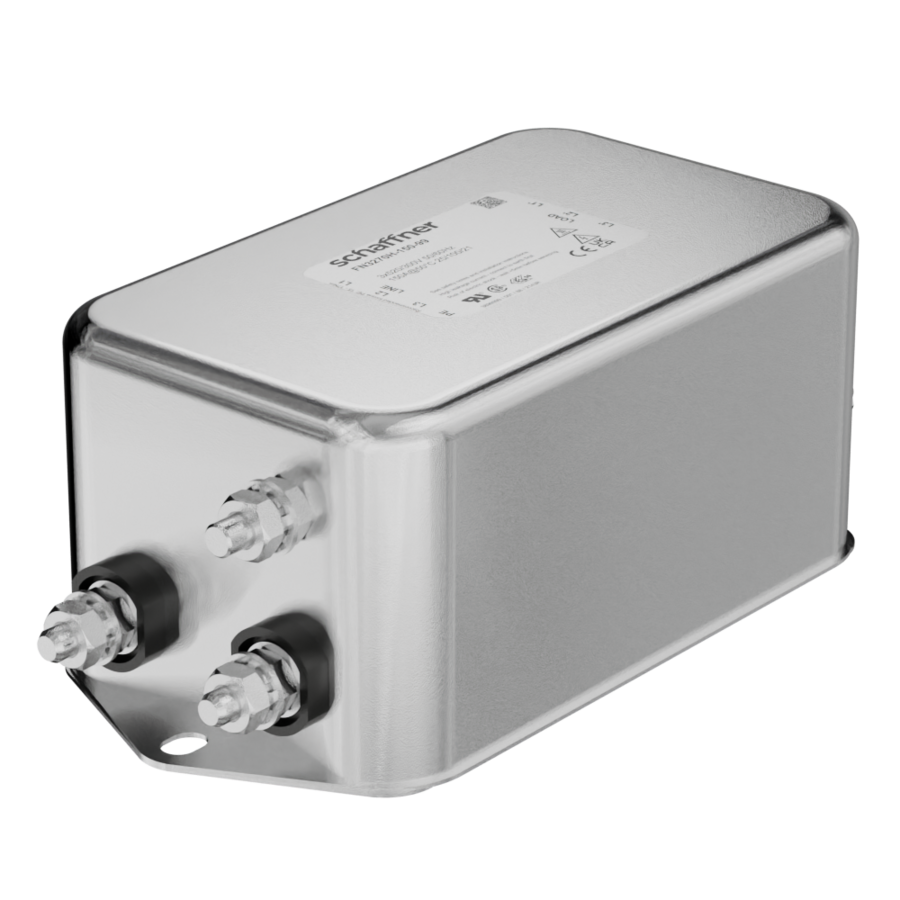

-FN 2090 두개의 스테이지 필터는 쉽고 빠른 섀시 장착을 위해 설계되었습니다.

-접지 커패시터가 없는 FN 2090 B 버전은 ME(의료 장비)에 대한 1MOP를 준수합니다. IEC 60601-1

-낮은 누설 전류의 안전이 중요한 제품을 위해 낮은 접지 정전 용량을 갖춘 FN 2090 A 버전입니다.

-FN 2090 필터는 동일한 소형 크기(KK, LL, NN 유형)로 향상된 성능의 AC 및 DC제품품에 최적화된 필터 범위를 제공합니다.

-모든 필터는 투자율이 높은 코어 소재를 사용한 초크를 기반으로 탁월한 전도성 감쇠 성능을 제공합니다.

-FN 2090 두개의 스테이지 필터는 뛰어난 필터 성능이 필요한 노이즈가 많은 응용 분야용으로 설계되었습니다.

-더 높은 유도성은 FN 2060 및 FN 2080 시리즈와 동일한 폼 팩터로 향상된 감쇄 성능을 제공합니다.

-모든 FN 2090 필터는 옵션 서지 펄스 보호(Z 유형)와 함께 제공될 수 있습니다.

-FN 2090 필터는 단일 스테이지 필터(FN 2030 시리즈)로도 제공됩니다.

-다양한 터미널 옵션을 통해 원하는 연결 스타일을 선택할 수 있습니다.

응용 분야

전기 및 전자 장비

소비재

가정용 장비

빌딩 자동화

산업용 애플리케이션

기계

의료 장비

전자 데이터 처리 장비

사무 자동화 및 데이터콤 장비

높은 필터 성능을 요구하는 다양한 노이즈 애플리케이션

기술 사양

최대 연속 작동 전압: 250VAC, 50/60Hz, 250VDC

공칭 작동 전압: 230VAC

정격 전류: 40°C에서 1~30A

동작 주파수: DC ~ 400Hz

고전위 테스트 전압: P –> N 2초 동안 1100VDC,    P –> 2초 동안 PE 2000VAC(등가 캡 <88nF)

                              P –> PE 2550VDC(2초 동안)(등가 용량 >88nF),   P –> PE 2500VAC 2초(B 유형)

과전압 카테고리: II에 따라. IEC 60664-1

오염도: 2개 acc. IEC 60664-1

서지펄스 보호(Z형): IEC61000-4-5 준수 지원(차동 모드만 해당)

온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)**

고도: 2000m(감소 이상 적용)**

가연성: -07 버전용 끈: UL 94 VW-1

            -06/-08 버전용 플라스틱 단자: UL 94 V-0

            -07 버전용 그로밋: UL 94 V-0

인증: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939(AC 및 DC 애플리케이션에 적용)

MTBF(Mil-HB-217F): 10A 이하:>1,300,000h @ 40°C/230V

                                      ≥12A:>1,100,000h @ 40°C/230V

* 정격 주파수 또는 최대 DC 작동 전압에서의 최대 RMS 작동 전압 ** 이 사양을 초과하는 전용 요청(예: -40°C 이상 고도)에 대해서는 현지 Schaffner 영업소에 문의하십시오.

전기 회로도
