특징 및 이점

-금속 접지판과 결합된 플라스틱 하우징은 EMC 동작을 손상시키지 않으면서 가능한 가장 낮은 제품 무게를 달성합니다.

-내장형 터미널은 사용자 친화적인 취급과 안정적이고 오래 지속되는 전기 연결을 보장합니다.

-고정식 힌지형 단자 커버는 전류가 흐르는 도체와의 의도하지 않은 접촉을 방지하여 전반적인 안전에 기여합니다. 추가 비용 없이 표준 배송 범위에 포함됩니다.

-매우 낮은 누설 전류 값으로 인해 필터는 요구 사항이 매우 까다로운 그리드와 안전성과 신뢰성에 가치를 두는 애플리케이션에 적합합니다.

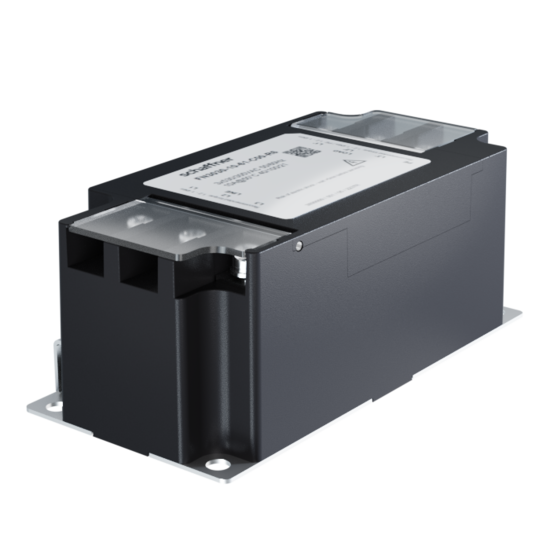

-FN3040은 포팅 화합물이나 금지 물질(RoHS)을 사용하지 않고 환경 친화적인 구조를 갖추고 있습니다. 사용된 원자재는 적절하고 환경적으로 안전한 폐기를 위해 제품 수명이 끝나면 쉽게 분리될 수 있습니다.

응용 분야

전기 및 전자 장비

테스트 및 측정 장치

의료기기 및 산업 자동화

소형 기계

기술 사양

최대 연속 작동 전압: 530/305VAC

공칭 작동 전압: 480VAC

정격 전류: 50°C에서 10 - 30A

과부하 능력: 1.5 x 정격 전류, 1시간당 1회

동작 주파수: DC~60Hz

고전위 테스트 전압: 2.28kV DC 2s, 상간

2.26kV DC 2s

최대 반복 HV 테스트 전압의 80%

작동 전압: 530/305VAC

과전압 카테고리: III(IEC 60664-1에 따름)

오염도: PD2(IEC60664-1에 따름)

서지 내성: 2 kV, 위상 간(IEC 61000-4-5에 따름)

4 kV, 보호 접지에 대한 상(IEC 61000-4-5에 따름)

온도 범위(작동 및 보관): -40°C ~ +100°C(경감 >50°C)

기후 카테고리: 40/100/21(IEC 60068-1에 따름)

고도: 2000m, 위의 전류 및 전압 감소

보호 카테고리: IP 00(IEC 60529-1에 따름)

가연성: UL 94 V0

진동 및 충격: 3M4(참조: IEC60721-3-3)

진동: 10~55Hz, 2G, 3분, 각 방향 1시간

충격: 20G, 11ms 각 축당 1회

대응하는 디자인: UL/IEC 60939-3

CSA C22.2 No. 8-13

MTBF(Mil-HB-217F): >300,000시간 @ 50°C/480V

전기 회로도
