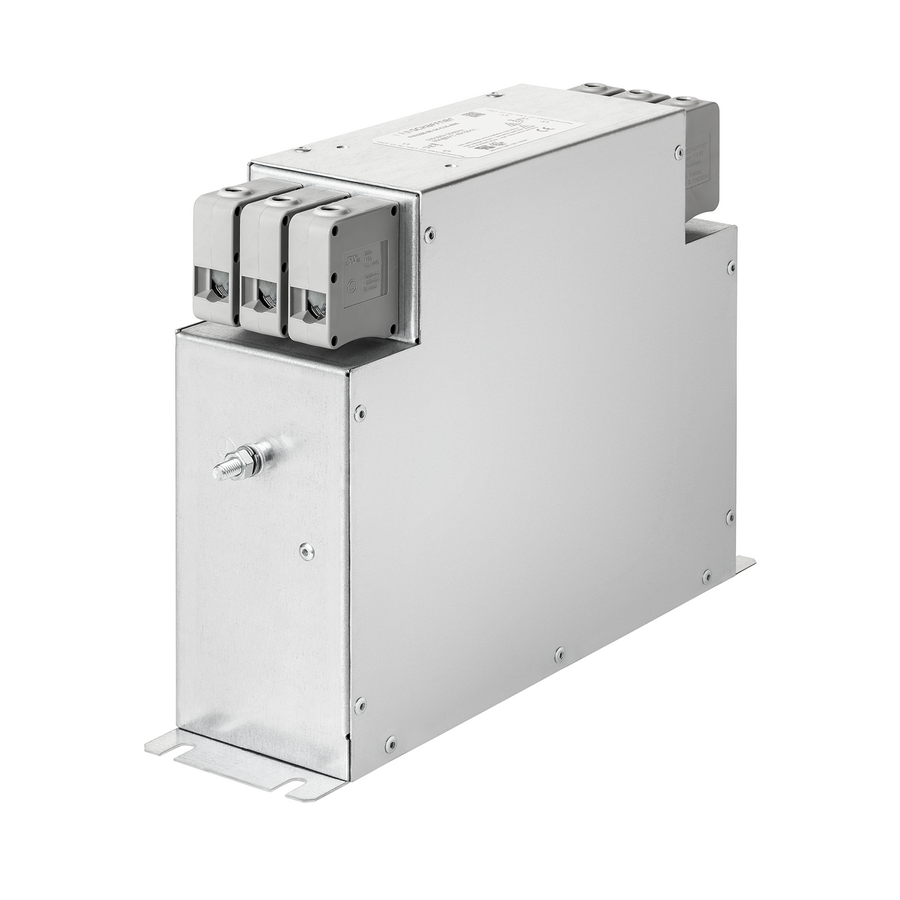

FN3287 및 FN3288 시리즈 필터는 혁신적인 필터 토폴로지를 기반으로 최첨단 EMI 감쇠 기능을 제공합니다. 이는 클래스 C2 또는 심지어 C1 제한을 준수하는 데 도움이 됩니다.

슬림한 책 스타일 모양 덕분에 인버터, 컨버터 또는 모터 드라이브 옆에 편리하고 공간 절약형으로 설치할 수 있습니다.

10~230A의 소형 FN3287 및 FN3288 필터는 기계 및 공작 기계를 포함하여 전 세계적으로 다양한 응용 분야에 맞게 설계되었습니다.

최대 230A의 FN3288HV 필터는 690VAC 배전 네트워크에 적용 가능합니다.

최대 230A의 FN 3288IT 및 FN 3288HVIT 필터는 IT 배포 네트워크에 대한 특별한 요구 사항을 충족합니다.

낮은 누설 전류 필터 버전은 누설 전류 제한과 관련하여 까다로운 요구 사항(예: 0.1mA)을 충족하는 데 도움이 됩니다.

응용 분야

3상 가변 속도 드라이브 및 전력 드라이브 시스템(PDS)

공작기계 및 기계장비

IT 전력 분배 네트워크(FN3288IT 및 FN3288 HVIT)

일반 에너지 변환장치(인버터, 컨버터)

공정 자동화 장비

3상 전원 공급 장치

저누설 전류 요구 사항

기술 사양

최대 연속 작동 전압:  3x530/305VAC(FN3287, FN3288)

                            3x530VAC(FN3288IT)

                            3x760/440VAC(FN3288HV)

                            3x760VAC(FN3288HVIT)

공칭 작동 전압: 480VAC(FN3287, FN3288, FN3288IT)

                     690VAC(FN3288HV, FN3288HVIT)

정격 전류: 10~230A, 50°C에서 10~230A

과부하 능력: 1초 동안 정격 전류의 6배, 시간당 1회

정격 전류의 1.5배, 1분 동안, 시간당 1회

동작 주파수: DC~60Hz

고전위 테스트 전압: P -> E 2초 동안 2260VDC(FN3287, FN3288)

                          P -> E 2초 동안 2900VDC(FN3288IT)

                          P -> P 2초 동안 2280VDC(FN3287, FN3288, FN3288IT)

                          P -> E 2초 동안 2650VDC(FN3288HV)

                          P -> E 2초 동안 3530VDC(FN3288HVIT)

                          P -> P 2초 동안 3270VDC(FN3288HV)

과전압 카테고리: III에 따라. IEC 60664-1

오염도: 3개 acc. IEC 60664-1

온도 범위(작동 및 보관): -40°C ~ +100°C(전류 정격 감소 >50°C)

기후 카테고리: 40/100/21 acc. IEC 60068-1에 따름

보호 카테고리: IP 20 acc. IEC 60529에 따름

에 해당하는 가연성: UL 94 V-0

진동 및 충격: 3M4(작동),  2M2(운송) acc. IEC 60721-3-3에 따름,  IEC 60721-3-2

대응하는 디자인: UL 60939-3, IEC 60939-3

SCCR**: 100kA 액세서리 UL508 - 높은 고장 전류

절연 요구 사항 준수 : > 1MOhm 액세서리. IEC 60204-1에 따름

MTBF(Mil-HB-217F): >200,000시간 @ 50°C/480V

** SCCR(UL508에 따른 높은 오류 전류): 100kA, J형 전류 제한 퓨즈의 과전류 보호 기능 포함. 퓨즈 정격은 필터 전류 정격의 150%를 초과해서는 안 됩니다.

전기 회로도
