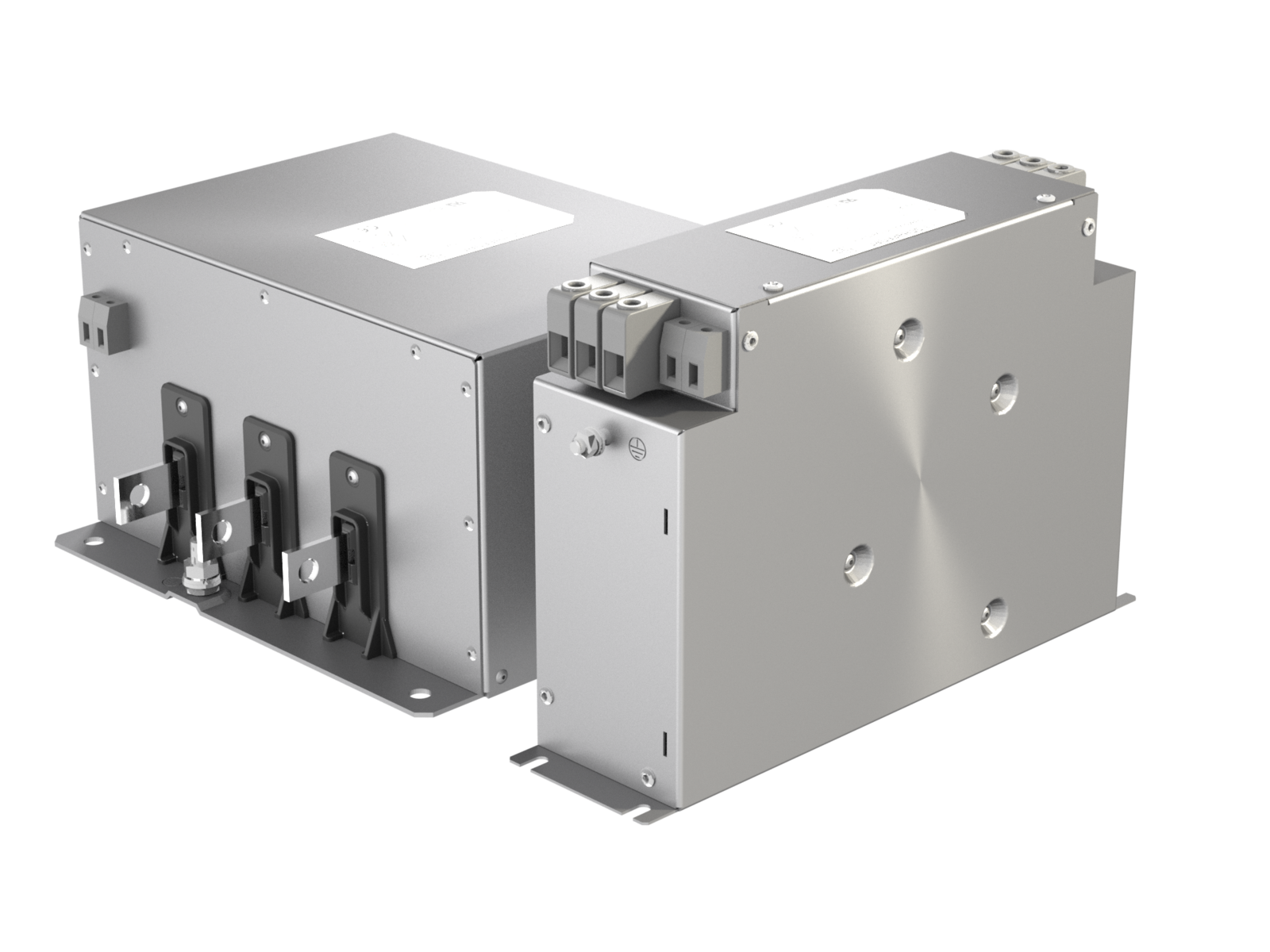

특징 및 이점
- FN 3840 필터 시리즈는 혁신적인 필터 토폴로지를 기반으로 최첨단 EMI 감쇠 기능을 제공합니다.
- 이는 클래스 C2 또는 심지어 C1 제한을 준수하는 데 도움이 됩니다.
- 필터는 LCL 필터를 사용하는 회생 드라이브 적용에 완벽하게 맞도록 제작되었습니다.
- 내부 열전대는 안전하며 열 차단 기능을 보장합니다.
- 슬림한 책 스타일 모양 덕분에 인버터, 컨버터 또는 모터 드라이브 옆에 편리하고 공간 절약형으로 설치할 수 있습니다.
- 필터는 최고의 EMI 성능과 함께 매우 높은 포화 성능을 제공합니다.
- 전기 강도, 공간거리 및 연면거리에 대한 IEC/EN 61800-5-1의 요구 사항을 충족합니다.
- 절연 저항, 전기 강도, 공간 거리 및 연면 거리에 대한 IEC/EN 60204-1의 요구 사항을 충족합니다.
- 전기 강도, 공간거리 및 연면거리에 대한 IEC/EN 62477-1의 요구 사항을 충족합니다.
응용 분야
LCL 필터와 결합된 회생 드라이브
액티브 인피드 컨버터(AIC)
AFE(액티브 프런트 엔드) VFD(가변 주파수 드라이브)
및 전력 드라이브 시스템(PDS)
재생 에너지
공작기계 및 기계장비
공정 자동화 장비
기술 사양
최대 연속 작동 전압 : 3x530/305VAC
공칭 작동 전압: 480VAC
정격 전류: 25~380A, 50°C에서 25~380A
과부하 능력: 1초 동안 정격 전류의 6배, 시간당 1회, 1.6x 정격 전류, 1분 동안, 시간당 1회
동작 주파수: DC ~ 50/60Hz
고전위 테스트 전압: TS/TS' -> 3P 2초 동안 2550VDC
P -> E 2초 동안 2550VDC
P -> P 2초 동안 2550VDC
TS/TS' -> E 2초 동안 2550VDC
TS/TS' -> E 2초 동안 2550VDC
TS/TS' -> 3P 2초 동안 2550VDC
TS/TS' -> E 2초 동안 2550VDC
TS/TS' -> 3P 2초 동안 2550VDC
TS/TS' -> E 2초 동안 2550VDC
TS/TS' -> 3P 2초 동안 2550VDC
과전압 카테고리: III에 따라. IEC 60664-1
오염도: 2개 acc. IEC 60664-1
서지 내성: 2kV(PP) / 4kV(3P - E) IEC 6100-4-5에 따름
온도 범위(작동 및 보관): -40°C ~ +100°C(전류 정격 감소 >50°C)
기후 카테고리: 40/100/21 acc. IEC 60068-1에 따름
고도: 최대 2000m까지는 디레이팅이 적용되지 않습니다.
2000m 이상에서는 등급 감소가 적용됩니다. IEC 60664-1에 따라 적용
보호 카테고리: IP 20(단자대 버전) 및 IP00(버스바 버전) IEC 60529-1에 따름
가연성: 터미널: UL 94 V-0
진동 및 충격: 3M4(작동) acc. IEC 60721-3-3에 따름
대응하는 디자인: UL 60939-3, IEC 60939-3
절연 요구 사항 준수: > 1MOhm 액세서리. IEC 60204-1에 따름
MTBF(Mil-HB-217F): >300,000시간 @ 50°C/480V
전기 회로도
승인 및 규정 준수
