특징 및 이점
-입방체 모양의 매우 작고 가벼운 필터 설계로 최소 공간 장착으로 기계의 주 입력에 대한 구조적 조건을 고려합니다.
-자동 및 수공구에 대한 접근성이 뛰어나 간단하고 시간이 절약되는 설치합니다.
-산업 응용 분야에서 매우 일반적인 EN 60204-1 설치 표준에 따라 충분한 접촉 단면적을 제공하는 견고한 터치
안전 단자대입니다.
-3상 및 4선용 주 입력 필터인 FN 3256은 주로 산업 환경에서 공작 기계에 대한 새로운 제품군 표준 EN 50370-1
을 준수합니다. 또한 이를 사용하면 전체 설비의 전도 내성도 크게 증가합니다.
-FN 3256은 각각 최대 10m의 모터 케이블을 사용하여 최대 8개의 구동 축을 갖춘 다양한 공작 기계의 요구 사항
을 충족하는 감쇠 성능을 제공합니다.
-손쉬운 선택 및 적용을 위해 필터 전류 정격은 공통 퓨즈 값에 맞춰 조정됩니다.
응용 분야
주로 산업 장비, 기계, 공작 기계 및 3상 및 중성 전력 공급을 갖춘 다양한 프로세스 자동화 시스템
3상 4선에서 효율적인 간섭 억제가 필요하고 공간이 중요한 전원 공급 장치, 고전력 사무용 장비 및 기타 응용 분야
누설 전류가 매우 낮기 때문에 FN 3256은 일부 의료 기기
기술 사양
최대 연속 작동 전압: 3x520/300VAC
공칭 작동 전압: 480VAC +10% 가능
정격 전류: 50°C에서 8~160A
과부하 능력: 스위치를 켰을 때 정격 전류의 4배 ; 정격 전류의 1.5배, 1분 동안, 시간당 1회
동작 주파수: DC~60Hz
고전위 테스트 전압: P/N –> E 2초 동안 2750VDC ; P –> P 2초 동안 2250VDC ; P -> N 2초 동안 1300VDC
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)
보가연성: UL 94 V-0
대응 디자인 :UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >410,000시간 @ 50°C/480V

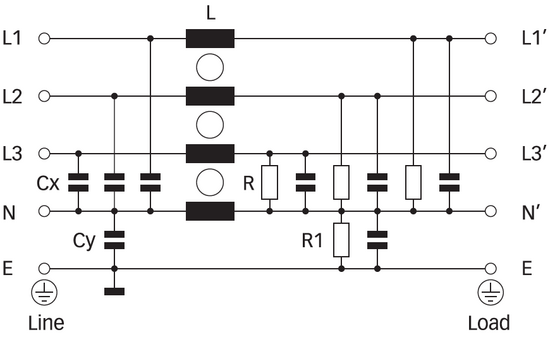

전기 회로도
승인 및 규정 준수
