특징 및 이점
-주로 노이즈 수준이 매우 높은 산업용 모터 드라이브 애플리케이션을 위한 고성능 필터로, 매우 긴 모터 케이블
(예: 각각 최대 10~20m 케이블이 포함된 최대 12개 축의 공작 기계)에서도 클래스 B를 달성할 만큼 충분한 간섭 억제 기능을 제공합니다.
-광대역 감쇄 성능과 탁월한 포화 저항으로 안정적인 간섭 억제 보장합니다.
-기계 또는 장비의 주 입력으로 작동되는 FN 3120은 환경에서 발생하는 전도성 간섭 현상에 대한 보호 기능을 제공하여 신뢰성과 내성에 크게 기여합니다.
-견고한 터치 안전 단자대는 EN 60204-1 설치 표준에 따라 충분한 접촉 단면적을 제공하며 이는 공작 기계와 같은 산업 장비에 매우 일반적입니다.
-자동 및 수공구에 대한 접근성이 좋은 컴팩트한 크기와 가벼운 무게 설계로 간단한 시간과 공간 절약형 설치가 보장됩니다.
응용 분야
주로 인쇄 기계, 포장 기계, 압출기, 목공 기계, 밀링 및 드릴링 기계, 레이저 절단 기계, 용접 기계, 로봇 공학, 컨베이어, 조립 라인, 펌프, 석유 생산, 화학 및 광산업과 같은 산업 장비, 기계 및 공작 기계 등. 필터는 대부분의 모터 드라이브 애플리케이션에 이상적이며 특히 적합한 라인 리액터 또는 LCL 필터가 있는 회생 드라이브에 적합합니다.
기술 사양
최대 연속 작동 전압: 3x520/300VAC
공칭 작동 전압: 480VAC +10% 가능
정격 전류: 50°C에서 25~230A
과부하 능력: 스위치를 켰을 때 정격 전류의 4배,
정격 전류의 1.5배, 1분 동안, 시간당 1회
동작 주파수: DC~60Hz
고전위 테스트 전압: P –> E 2초 동안 2750VDC
P –> P 2초 동안 2250VDC
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)
보호 카테고리: IP 20
가연성: UL 94 V-2 이상
대응하는 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >300,000시간 @ 50°C/480V

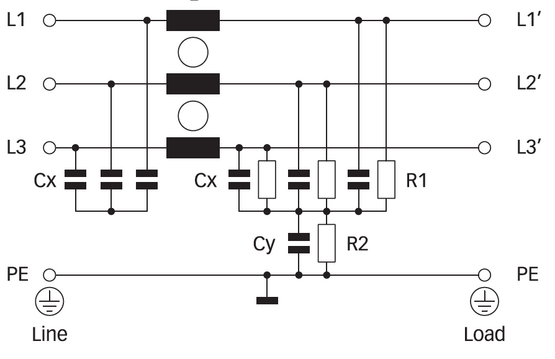

전기 회로도
승인 및 규정 준수
