특징 및 이점

듀얼 스테이지 설계로 인해 150kHz~300MHz의 탁월한 감쇄 성능

높은 포화 저항 및 우수한 열적 특성

FN 9255 B 버전은 1MOP acc의 요구 사항을 준수

연면거리 및 공간거리, 누설 전류 및 고전위 테스트를 위한 IEC/EN 60601-1 준수

최대 300MHz의 IEC/EN 55014 테스트에 적합

후면 및 전면 플랜지 또는 스냅인 장착 옵션

접지선 초크 버전, 표준 버전은 FN 9255 참조

IEC/EN 62368-1에 따른 모든 버전

​

응용 분야

의료기기(MDD)

IEC/EN 55014에 따른 가정용 및 유사 제품

테스트 및 측정 장비

체외진단의료기기(IVDD)

휴대용 전기 및 전자 장비

중소형 기계 및 가정용 장비

단상 전원 공급 장치, 스위치 모드 전원 공급 장치(SMPS)

​

기술 사양

최대 연속 작동 전압: 250VAC, 50/60Hz

공칭 작동 전압: 230VAC

정격 전류: 40°C에서 2~15A

동작 주파수: P –> 2초 동안 PE 2500VAC

P –> N 2초 동안 760VAC

서지펄스 보호(Z형): IEC61000-4-5 준수 지원(차동 모드만 해당)

온도 범위(작동 및 보관): -25°C ~ +85°C(25/85/21)

보호 카테고리: IEC 60529에 따른 IP 40

해당 가연성: UL 94 V-0

정격전류별 승인: ENEC 및 CQC: 2~10A, UL: 2~15A

대응 디자인: UL 60939-3, CSA Std C22.2 No. 8, IEC/EN 60939-3, GB/T 15287, GB/T 15288

MTBF(Mil-HB-217F): >1,000,000시간 @ 40°C/230V

​

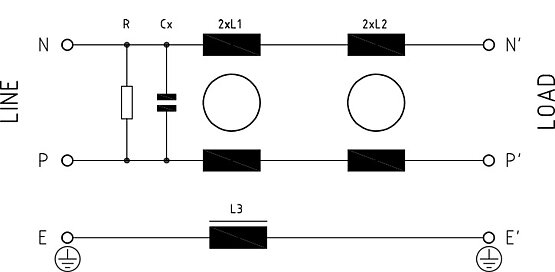

전기 회로도

승인 및 규정 준수
