특징 및 이점
높은 포화 저항과 우수한 열 동작을 갖춘 초크를 기반으로 탁월한 전도성 감쇄 성능
전극 분리를 위한 고품질 2극 로커(잠금) 스위치
쉬운 조립을 위한 Faston 터미널
FN 9264 B 버전은 1MOP acc의 요구 사항을 준수
연면거리 및 공간거리, 누설 전류 및 고전위 테스트를 위한 IEC/EN 60601-1 준수

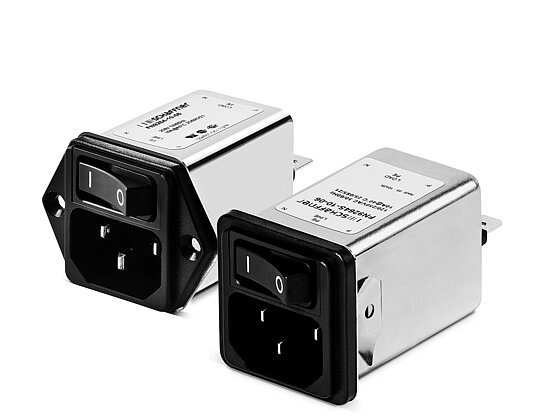

플랜지 마운트 및 스냅인 유형으로 사용 가능
응용 분야
휴대용 전기 및 전자 장비
EDP 및 사무기기
단상 전원 공급 장치
스위치 모드 전원 공급 장치
테스트 및 측정 장비
의료 전기 기기(MD) 및 체외 진단(IVD) 의료 기기
기술 사양
최대 연속 작동 전압: 250VAC, 50/60Hz
공칭 작동 전압: 230VAC
정격 전류: 40°C에서 1~10A
동작 주파수: DC ~ 400Hz
고전위 테스트 전압: P –> PE 2000VAC 2초(표준), P –> PE 2500 VAC 2초(B 유형), P –> N 2초 동안 760VAC
온도 범위(작동 및 보관): -25°C ~ +85°C(25/85/21), -25°C ~ +85°C(25/85/21)
보호 카테고리: IEC 60529에 따른 IP 40
해당 가연성: UL 94 V-2 이상
대응 디자인: UL 60939-3, CSA Std C22.2 No. 8, IEC/EN 60939-3, GB/T15287, GB/T15288
MTBF(Mil-HB-217F): >616,000시간 @ 40°C/230V
스위치 등급:
기능: 2극, 조명 없음 , 마킹 I – 0
전기 사양: 돌입 전류 100A, EN 610581-1에 따라 10A에 대해 50,000회 온-오프 작동
유럽(ENEC): 10A(4A), 250VAC* 5E4
미국(UL): 20A, 125VAC 1HP, 250VAC 2HP
* ( ) 안의 값은 유도 전류 충전과 관련됩니다: cos(phi) = 0.65
전기 회로도
승인 및 규정 준수
