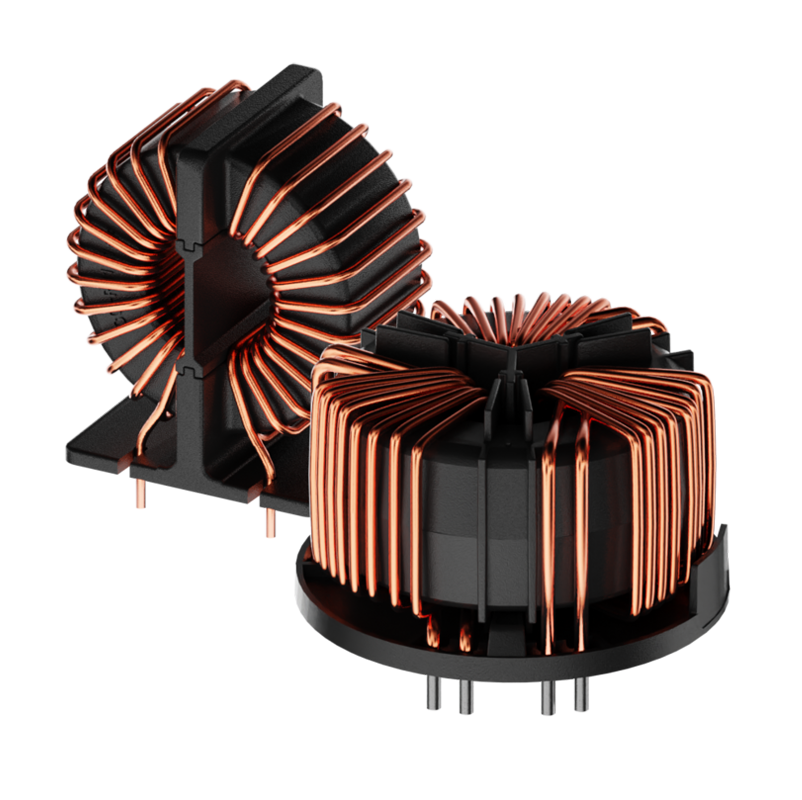

강제 냉각 기능을 갖춘 최대 100A의 비용 효율적인 PCB 설계 *
전류 > 20A에 대한 EIS(전기 절연 시스템 E332676) UL 1446에 따름
컴팩트한 크기와 가벼운 무게
낮은 자기 누설 자속
우수한 권선 절연성
표준화된 설치 공간
광범위한 인덕턴스 정격
요청 시 맞춤형 가능
응용 분야
중형 전력 범위 드라이브, 광전지 인버터, 고속 충전기, EV 충전소, UPS 및 스위치 모드 전원 공급 장치를 위한 AC 및 DC 필터링
누설 전류 잡음이 낮거나 그리드 방해에 대한 내성이 향상된 필터
전자 장치, 자동화 및 (산업) LED 조명
통신기기
의료 및 실험실 장비
변환기
기술 사양
정격 전류: 60°C에서 6~63A
동작 주파수: DC ~ 400Hz
연면거리 및 공간거리:
연면거리 및 공간거리(2라인): ≥ 3.5mm(코일 - 코일) / ≥ 3.0mm(코일-코어)
연면거리 및 공간거리(3선): ≥ 6.3mm(코일 - 코일) / ≥ 5.5mm(코일-코어)
고전위 테스트 전압: 3kV DC 3s(코일-코일), 최대 반복 HV 테스트 전압의 80%
정격 인덕턴스: 0.3~6mH(3라인), 0.5~10mH(2라인)
작동 전압: 300VAC/425VDC(2선), 600VAC(3선)
과전압 카테고리: III(IEC 60664-1에 따름)
오염도: PD2(IEC60664-1에 따름)
표류 인덕턴스: 최대. 정격 인덕턴스의 1%(@ 100kHz 1V, 0A)
온도 범위(작동 및 보관): -40°C ~ +100°C(6 ~ 20A) / -40°C ~ +125°C(25 ~ 63A)
기후 카테고리: 40/100/56(IEC 60068-1에 따름)(6~20A) / 40/125/56(IEC 60068-1에 따름)(25~63A)
고도: 2,000m, 전류 및 전압 감소 이상
해당가연성: UL 94 V0
진동 및 충격: 3M4(IEC 60721-3-3에 따름)
대응 디자인: UL/IEC 60938-1/-2
UL1446(>20A)
MTBF(Mil-HB-217F): >2,000,000시간 @ 60°C/300V
