특징 및 이점

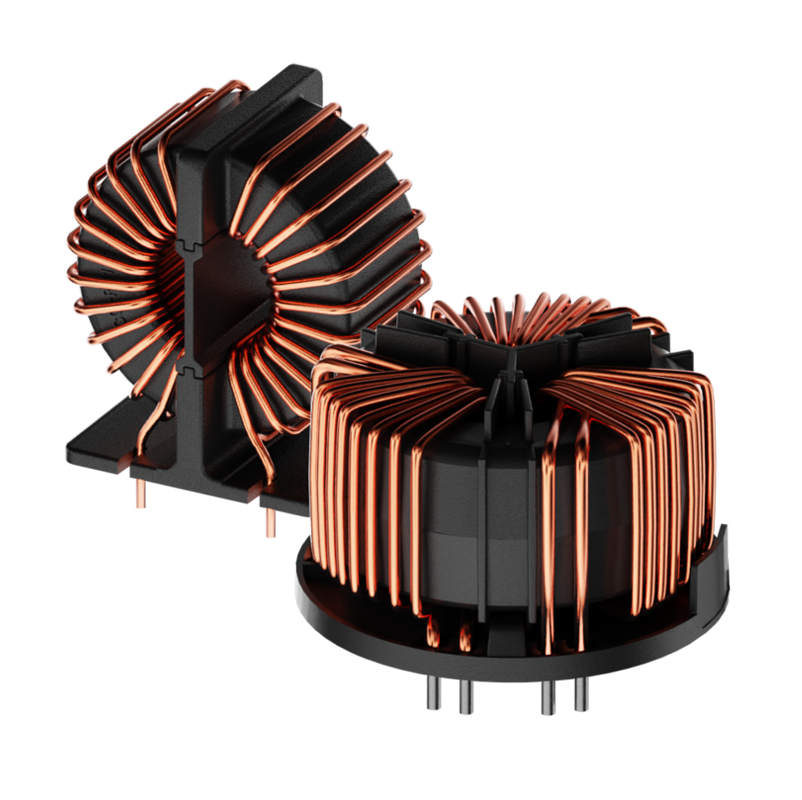

강제 냉각 기능을 갖춘 최대 100A의 비용 효율적인 PCB 설계
EIS(전기 절연 시스템 E332676) acc. UL 1446에 따름
컴팩트한 크기와 가벼운 무게
낮은 자기 누설 자속
우수한 권선 절연성
표준화된 설치 공간
광범위한 인덕턴스 정격
요청 시 맞춤형 버전
응용 분야
중형 전력 범위 드라이브, 광전지 인버터, 고속 충전기, EV 충전소, UPS 및 스위치 모드 전원 공급 장치를 위한 AC 및 DC 필터링
누설 전류 잡음이 낮거나 그리드 방해에 대한 내성이 향상된 필터
전자 장치, 자동화 및 (산업) LED 조명
통신기기
의료 및 실험실 장비
변환기
기술 사양
정격 전류: 60°C에서 25~63A
동작 주파수: DC ~ 400Hz
연면거리 및 공간거리:
연면거리 및 공간거리(2라인): ≥ 3.5mm(코일 - 코일) / ≥ 3.0mm(코일-코어)
연면거리 및 공간거리(3선): ≥ 6.3mm(코일 - 코일) / ≥ 5.5mm(코일-코어)
고전위 테스트 전압: 3kV AC 3s(코일-코일)
최대 반복 HV 테스트 전압의 80%
정격 인덕턴스: 3~13mH
작동 전압: 300VAC / 450VDC(2선), 600VAC(3선)
과전압 카테고리: III(IEC 60664-1에 따름)
오염도: PD2(IEC60664-1에 따름)
표유 인덕턴스: 최대. 정격 인덕턴스의 0.1%(@ 10kHz 1V, 0A)
온도 범위(작동 및 보관): -40°C ~ +125°C
기후 카테고리: 40/125/56(IEC 60068-1에 따름)
고도: 2,000m, 전류 및 전압 감소 이상
해당 가연성: UL 94 V0
진동 및 충격: 진동: 10Hz ~ 55Hz(24사이클, IEC 60938-1에 따름)
충격: 30g/18ms(3사이클, IEC 60938-1에 따름)
3M4(IEC 60721-3-3에 따름)
대응 디자인: UL/IEC 60938-1/-2 , UL1446
MTBF(Mil-HB-217F): >2,000,000시간 @ 60°C/300V
전기 회로도
승인 및 규정 준수
