특징 및 이점
높은 공통 및 차동 모드 잡음 억제
75VDC에서 최대 13A의 정격 전류
소형 폼 팩터
좋은 열전도율
응용 분야
고주파수 DC/DC 컨버터용 입력 또는 출력 필터
스위치 모드 전원 공급 장치용 DC 출력 필터
컴퓨터 및 사무 자동화 장비
통신 장비
DC 배전망 내 입력/출력 필터
기술 사양
최대 연속 작동 전압: 75VAC ; 75VDC
정격 전류: 50°C에서 3~13A
고전위 테스트 전압: VI1/VI2 –> GND 2초 동안 1500VDC
VI1 –> VI2 2초 동안 100VDC
온도 범위(작동 및 보관): -40°C ~ +100°C(40/100/21)
해당 가연성 : UL 94 V-0
대응 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >4,450,000시간 @ 50°C/75V

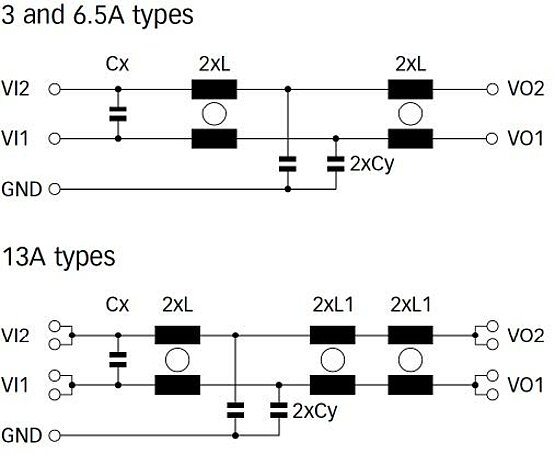

전기 회로도

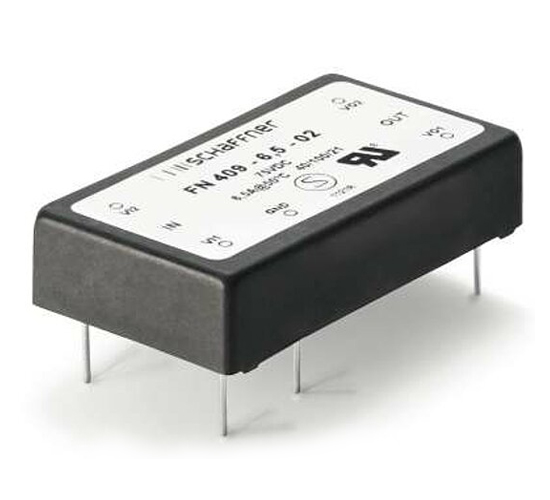

FN409_3 to 13 A - 75 VDC Input PCB Filter
승인 및 규정 준수
