특징 및 이점
높은 포화 저항과 우수한 열 동작을 갖춘 초크를 기반으로 우수한 전도성 감쇄 성능
PCB 관통 구멍 장착
로우 프로파일
맞춤형 특정 버전 가능
응용 분야
전기 및 전자 장비
중소형 기계 및 가정용 장비
단상 전원 공급 장치, 스위치 모드 전원 공급 장치
테스트 및 측정 장비
의료 장비
기술 사양
최대 연속 작동 전압: 250VAC, 50/60Hz
공칭 작동 전압: 230VAC
정격 전류: 40°C에서 0.5~8.4A
동작 주파수: DC ~ 400Hz
고전위 테스트 전압: P –> PE 2000VAC 2초(표준형)
P –> PE 2500VAC 2초(B 유형)
P –> N 2초 동안 760VAC
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)
해당 가연성: UL 94 V-0
대응 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
MTBF(Mil-HB-217F): >1,900,000시간 @ 40°C/230V

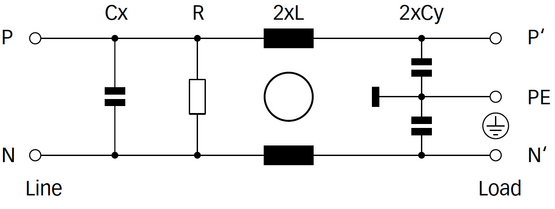

전기 회로도

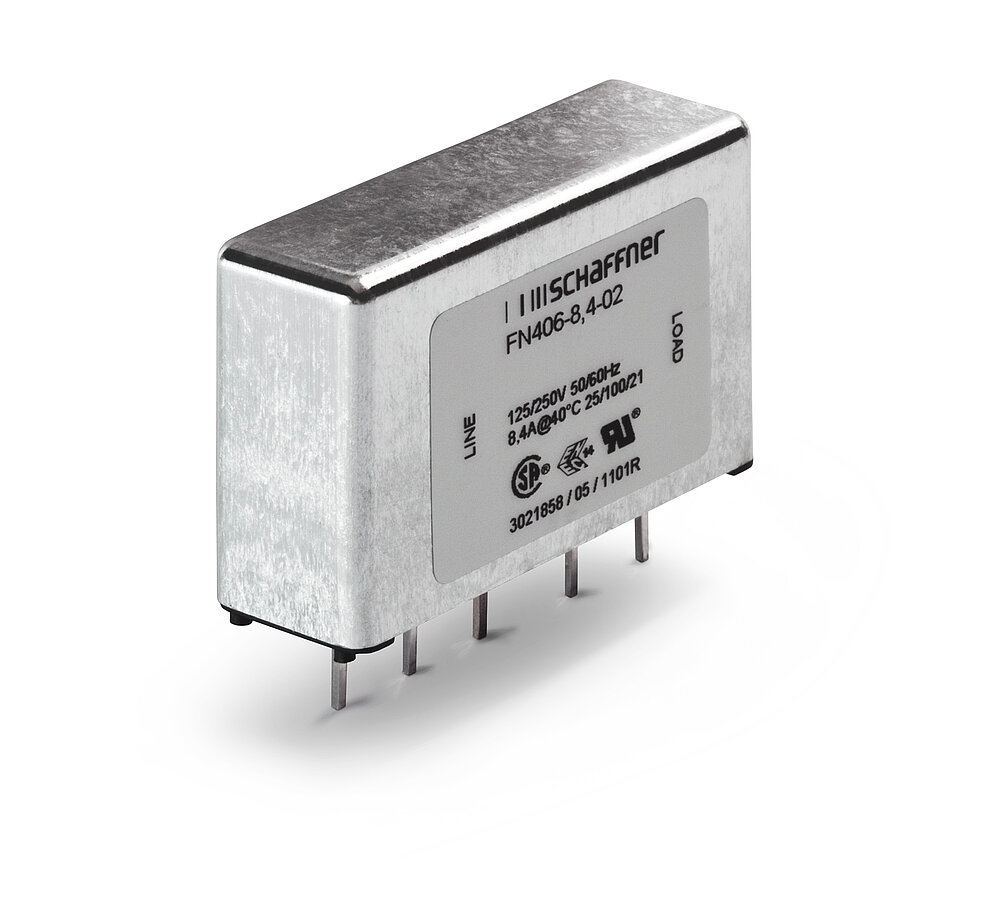

FN406 0.5 to 8.4 A - Ultra Compact EMC Filter
승인 및 규정 준수
