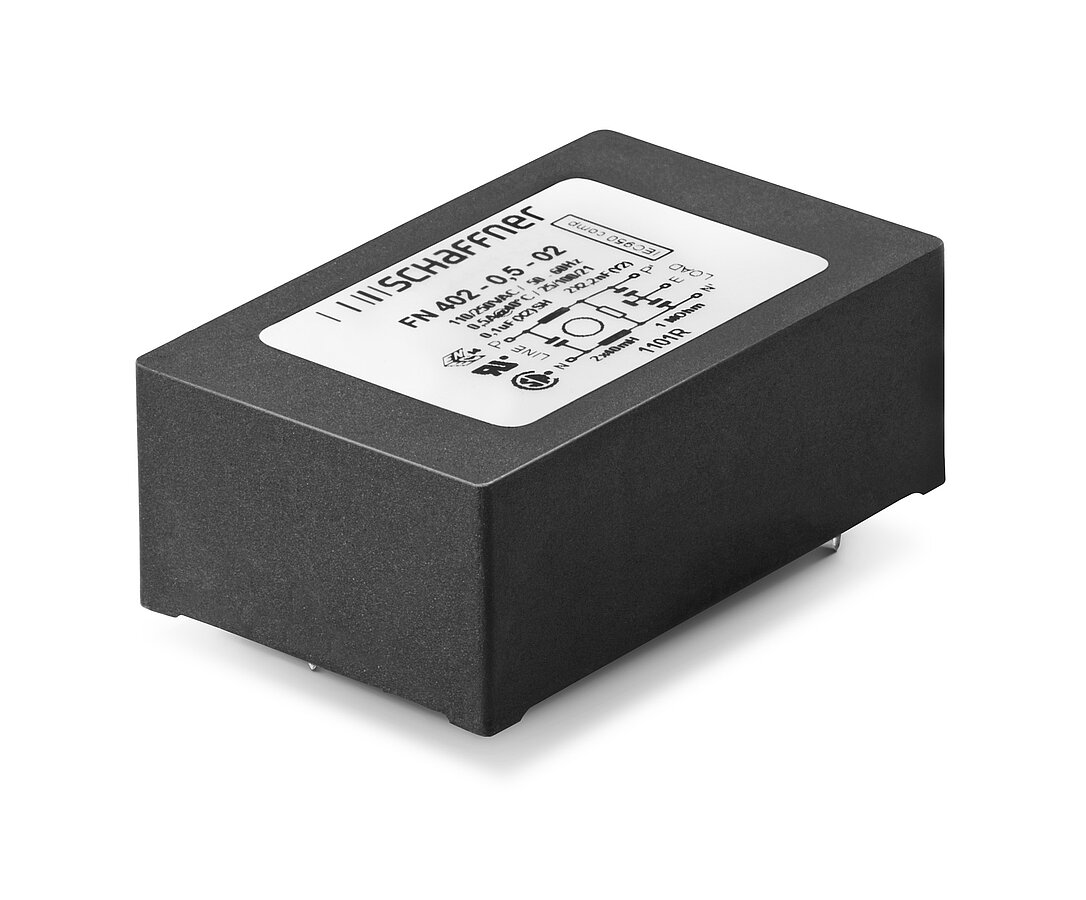

FN402_EMC PCB 필터_저가형

0.5~6.5A의 정격 전류
컴팩트한 PCB 장착 가능 디자인
매우 낮은 프로필
선택적 의료용 버전(B 유형)
    Downloads
    상세설명

    특징 및 이점

    높은 포화 저항과 탁월한 열특성을 갖춘 초크를 기반으로 우수한 전도성 감쇄 성능

    PCB 관통 구멍 장착

    저비용 로우 프로파일

    맞춤형 가능


    응용 분야

    전기 및 전자 장비

    중소형 기계 및 가정용 장비

    단상 전원 공급 장치, 스위치 모드 전원 공급 장치

    테스트 및 측정 장비

    의료 장비


    기술 사양

    최대 연속 작동 전압: 250VAC, 50/60Hz

    공칭 작동 전압: 230VAC

    정격 전류: 40°C에서 0.5~6.5A

    동작 주파수: DC ~ 400Hz

    고전위 테스트 전압: P –> PE 2000VAC 2초(표준형)

    P –> PE 2500VAC 2초(B 유형)

    P –> N 2초 동안 760VAC

    온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)

    해당 가연성: UL 94 V-0 이상

    대응 디자인: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939

    MTBF(Mil-HB-217F): >1,900,000시간 @ 40°C/230V

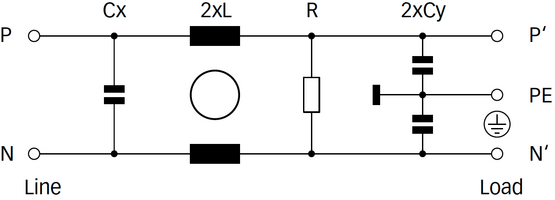

    전기 회로도



    승인 및 규정 준수



    FN402 승인서.png
