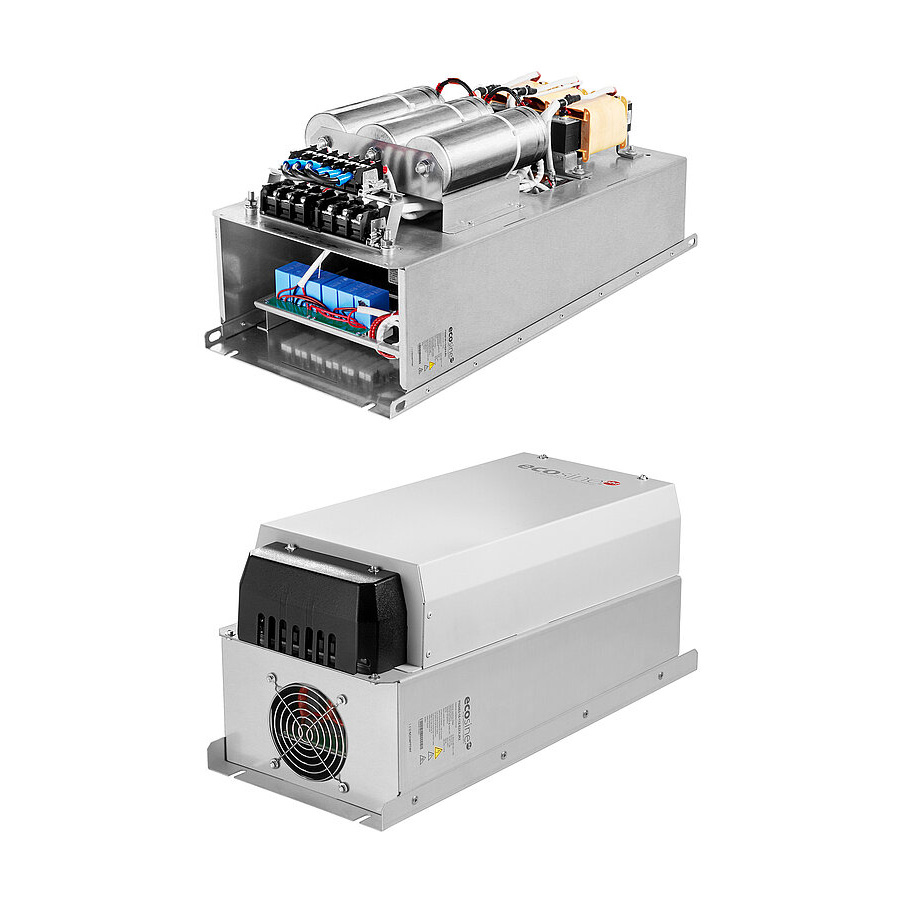

고조파 필터로 3상 전력의 부하 적용 고조파 완화 문제에 대한 경제적인 솔루션을 제공

플러그 앤 플레이 접근 방식과 작은 크기를 통해 신속하게 설치하고 쉽게 시운전 가능

전기 설비의 신뢰성 및 수명을 높이고, 전기 시스템 용량을 더 잘 활용 가능

IEEE 519와 같은 전력 품질 표준을 충족

왜곡된 전류를 원하는 정현파 파형으로 다시 변환

고조파 전류 왜곡을 정의된 한계까지 줄여야 하는 프런트 엔드 6펄스 정류기

3상 다이오드 또는 사이리스터 브리지가 있는 거의 모든 종류의 전력 전자 장치에 적용 가능

응용 분야

전단(프런트엔드) 6펄스 정류기를 갖춘 장비

모터 드라이브

공장 자동화 장비

물/폐수 처리 시설

팬 및 펌프 애플리케이션

HVAC (냉난방설치)

미션 크리티컬 프로세스

DC 고속 충전기

기술 사양

공칭 작동 전압: 3 x 380VAC ~ 415VAC ±10%

동작 주파수: 50Hz ±1Hz

공칭 모터 드라이브 입력 전력: 1.1~250kW

총 고조파 왜곡률 THDi*: 정격 전력에서 5% 이하

총 수요 왜곡 TDD: IEEE 519에 따르면

효율:  > 98%  정격 전압 및 전력의 경우

과부하 능력: 1.6x 정격 전류, 1분 동안, 시간당 1회

SCCR**: 100kA

고전위 테스트 전압: P -> E 2160VAC(1초)

과전압 카테고리: OV III(IEC 60664-1 / UL 61800-5-1)

접지 시스템: TN, TT, IT

보호 카테고리: IP 00, IP 20

냉각: 내부 팬 냉각 또는 외부 냉각***

주변 온도 범위: –25°C ~ +45°C 완전 작동/  +45°C ~ +70°C 정격 감소 작동****/    –25°C ~ +85°C 운송 및 보관

대응하는 디자인: 필터: UL 61800-5-1, EN 61800-5-1,  초크: EN 61558-2-20 또는 EN 60076-6

해당 가연성: UL 94 V-2

MTBF @ 45°C/400V(Mil-HB-217F): > 200,000시간

* 시스템 요구 사항: THDv &lt;2%, 라인 전압 불균형 < 1%

   참고 : 여기 정보 성능 사양은 6펄스 다이오드 정류기를 나타냅니다.  SCR 정류기 프런트 엔드는 사이리스터의 점화 각도에 따라 다른 결과를 생성합니다.  필터 <6kW/HP의 경우 정격 전력에서 THDi ~5%

** 외부 UL 등급 퓨즈가 필요하며, 냉각 테이블에 필요한 흡입 공기 흐름은 본 문서와 그외 사용자 설명서를 참조해야 합니다.

전기 회로도
