THID >10%(Ldc 포함)인 매우 컴팩트한 경제형 제품

프론트 엔드(front-end) 6펄스 정류기(diode 또는 SCR)를 갖 3상 전력 변환 장비

성능은 여전히 ​​EN 61000-3-12 또는 Isc/IL <50에 대한 IEEE-519를 준수 적합

고조파로 인해 발생하는 과도한 부하와 열로 인해 전기 인프라에 부담을 덜어주어 전기 시스템 용량을 더 잘 활용할 수 있도록 지원

낮은 고조파는 시스템 공진 위험과 민감한 전자 장비의 가동 중단 가능성 줄임

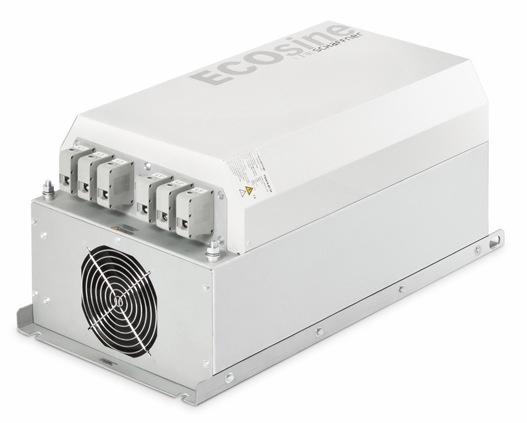

FN3416/18 필터는 표준 모터 드라이브를 낮은 고조파 드라이브(low-harmonic drives )로 빠르고 쉽게 업그레이드 가능



응용 분야

프런트엔드 6펄스 정류기(diode or SCR)를 갖춘 3상 전력 변환 장비

펌프 및 팬 애플리케이션에 사용되는 것과 같은 모터 드라이브

배터리 충전기 포함 전기차용 DC급속충전기



기술 사양

정격 작동 전압: 3x380~480VAC ±10%

과부하 용량: 1.6배 정격 전류 1분당 1회, 1시간에 1회

동작 주파수: 60Hz ±1Hz

총 고조파 왜곡률 THDi*: <10% @ 정격 전력(DC-링크 초크 포함), <15% @ 정격 전력(DC-Link 초크 없음)

공칭 모터 드라이 입력 전력: 5~250 마력(HP)

고전위 테스트 전압: P -> E 2500VAC(2초)

접지 시스템: TN, TT, IT

효율: >98% @ 정격 전압 및 전력

온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동, +45°C ~ +70°C 정격 감소 작동***, –25°C ~ +70°C 운송 및 보관

냉각: 내부 팬 냉각, 조절되지 않음

보호 카테고리: IP 20

해당 인화성: UL 94 V-0

대응 디자인: UL 508, EN 61558-2-20, CE(LVD2006/95/EC)

SCCR** : 100kA



* 시스템 요구 사항: THVD <2%, 라인 전압 불균형 <1%

   참고: 이 데이터시트의 성능 사양은 6펄스 다이오드 정류기를 참조합니다. SCR 정류기 프런트 엔드는 사이리스터의 발사 각도에 따라 다른 결과를 생성합니다.

** 외부 UL 정격 퓨즈가 필요합니다.

*** Iderated = Inominal*SQRT(70°C-Tamb)/25°C
