THID >10%(Ldc 포함)인 매우 컴팩트한 경제형 제품

THID <5% 성능이 필요 없는 B6 정류기 전단부를 갖춘 비선형 3상 장비에 이상적

성능은 여전히 ​​EN 61000-3-12 또는 Isc/IL <50에 대한 IEEE-519를 준수

고조파로 인해 발생하는 과도한 부하 및 열로부터 전기 인프라의 부담을 덜어 전기 시스템 용량의 더 나은 활용에 사용

낮은 고조파는 시스템 공진 위험과 민감한 전자 장비의 가동 중단 가능성을 줄여줌

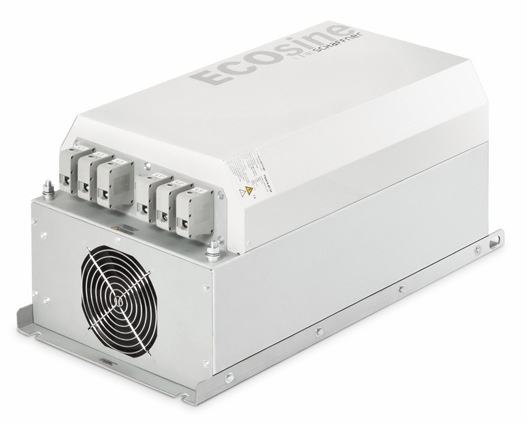

FN3416/18 필터는 표준 모터 드라이브를 낮은 고조파 드라이브로 쉽고 빠르게 업그레이드

응용 분야

프런트앤드(font-end) 6펄스 정류기(다이오드 또는 SCR)를 갖춘 3상 전력 변환 장비

펌프 및 팬 애플리케이션등의 모터 드라이브용

배터리 충전기, 전기 자동차용 DC 고속 충전기 포함

기술 사양

정격 작동 전압: 3x380~500VAC ±10%

과부하 능력: 1.6x 정격 전류, 1분 동안, 시간당 1회

동작 주파수: 50Hz ±1Hz(FN 3416)

총 고조파 왜곡률 THDi*: <10% @ 정격 전력(DC-Link 초크 포함), <15% @ 정격 전력(DC-링크 초크 없음)

총 수요 왜곡 TDD: IEEE-519에 따름

공친 모터 드라이브 입력 전력 : 4~160kW

고전위 테스트 전압: P -> E 2500VAC(2초)

접지 시스템: TN, TT, IT

효율: >98% @ 정격 전압 및 전력

온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동, +45°C ~ +70°C 정격 감소 작동***, –25°C ~ +70°C 운송 및 보관

냉각: 내부 팬 냉각, 조절되지 않음

보호 카테고리: IP 20

해당 인화성: UL 94 V-0

대응 디자인: UL 508, EN 61558-2-20, CE(LVD2006/95/EC)

SCCR**** : 100kA

* 시스템 요구 사항: THVD <2%, 라인 전압 불균형 <1%

   참고: 이 데이터시트의 성능 사양은 6펄스 다이오드 정류기를 나타냅니다. SCR 정류기 프런트 엔드는 사이리스터의 점화 각도에 따라 다른 결과를 생성합니다.

** 외부 UL 등급 퓨즈가 필요합니다.

*** Iderated = Inominal*SQRT(70°C-Tamb)/25°C
