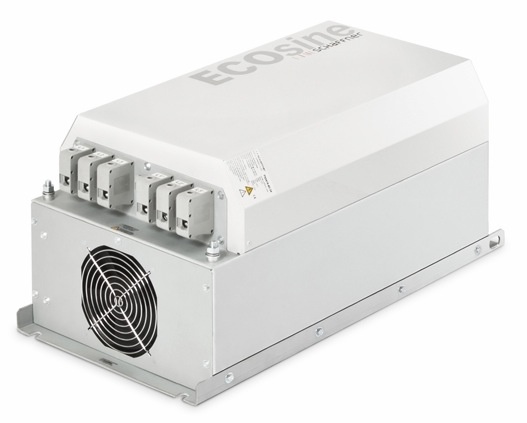

특징 및 이점
THID 성능이 <7%(Ldc 포함)인 매우 컴팩트한 경제형 제품
성능은 여전히 EN 61000-3-12 또는 Isc/IL <50에 대한 IEEE-519를 준수
고조파로 인한 과도한 부하 및 열로부터 전기 인프라의 부담을 덜어주어 전기 시스템 용량의 더 나은 활용을 지원
낮은 고조파는 시스템 공진 위험과 민감한 전자 장비의 가동 중단 가능성을 줄임
표준 모터 드라이브를 낮은 고조파 드라이브로 빠르고 쉽게 업그레이드
응용 분야
프런트엔드 6펄스 정류기(diode 또는 SCR)를 갖춘 3상 전력 변환 장비
펌프 및 팬 애플리케이션에 사용되는 것과 같은 모터 드라이브
배터리 충전기 포함 전기차용 DC급속충전기
기술 사양
공칭 작동 전압: 3x200~240VAC ±10%
과부하 능력: 1분 동안 1.6배 정격 전류 , 시간당 1회
동작 주파수: 60Hz ±1Hz
총 고조파 전류 왜곡 THDi*: <7% @ 정격 전력(DC-링크 초크 포함), <13% @ 정격 전력(DC-링크 초크 없음)
총 수요 왜곡 TDD: <IEEE-519 따름
공칭 모터 드라이브 입력 전력 등급: 2.5~125HP (마력)
고전위 테스트 전압: P -> E 2500VAC(2초)
접지 시스템: TN, TT, IT
효율: >98% @ 공칭 라인 전압 및 전력
온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동, +45°C ~ +70°C 정격 감소 작동***, –25°C ~ +70°C 운송 및 보관
냉각: 내부 팬 냉각, 비조절
보호 카테고리: IP 20
해당 가연성 : UL 94 V-0
대응 디자인: UL 508, EN 61558-2-20, CE(LVD 2006/95/EC)
SCCR**: 100kA
* 시스템 요구 사항: THVD <2%, 라인 전압 불균형 <1%
참고: 이 데이터시트의 성능 사양은 6펄스 다이오드 정류기를 나타냅니다. SCR 정류기 프런트 엔드는 사이리스터의 점화 각도에 따라 다른 결과를 생성합니다.
** 외부 UL 등급 퓨즈가 필요합니다.
*** Iderated = Inominal*SQRT(70°C-Tamb)/25°C
전기 회로도
승인 및 규정 준수
