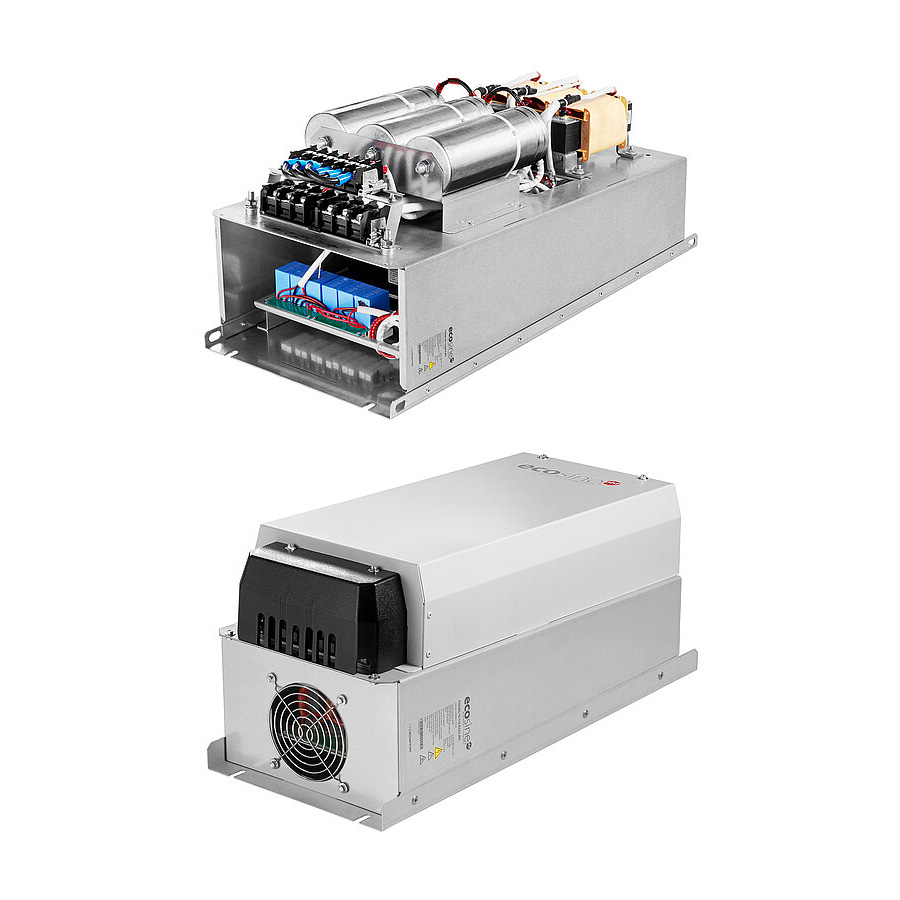

고조파 필터로 3상 전력의 부하 적용 고조파 완화 문제에 대한 경제적인 솔루션을 제공
플러그 앤 플레이 접근 방식과 작은 크기를 통해 신속하게 설치하고 쉽게 시운전 가능
전기 설비의 신뢰성 및 수명을 높이고, 전기 시스템 용량을 더 잘 활용 가능
IEEE 519와 같은 전력 품질 표준을 충족
왜곡된 전류를 원하는 정현파 파형으로 다시 변환
고조파 전류 왜곡을 정의된 한계까지 줄여야 하는 프런트 엔드 6펄스 정류기,
3상 다이오드 또는 사이리스터 브리지가 있는 거의 모든 종류의 전력 전자 장치에 적용 가능
응용 분야
프런트엔드 6펄스 정류기를 갖춘 장비
모터 드라이브
공장 자동화 장비
물/폐수 처리 시설
팬 및 펌프 애플리케이션
HVAC 설치
미션 크리티컬 프로세스
DC 고속 충전기
기술 사양
공칭 작동 전압: 3x440VAC ~ 480VAC ±10%
과부하 능력: 1.6x 정격 전류, 1분 동안, 시간당 1회
동작 주파수: 60Hz ±1Hz
총 고조파 전류 왜곡 THDi*: 정격 전력에서 <5%
총 수요 왜곡 TDD: IEEE 519에 따름
공칭 모터 드라이브 입력 전력: 1.5~300HP(마력)
고전위 테스트 전압: P –> E 2160VAC(1초)
접지 시스템: TN, TT, IT
효율: >98% 정격 전압 및 전력의 경우
과전압 카테고리: OV III(IEC 60664-1 / UL 61800-5-1)
온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동/ +45°C ~ +70°C 정격 감소 작동****/ –25°C ~ +85°C 운송 및 보관
냉각: 내부 팬 냉각 또는 외부 냉각***
보호 카테고리: IP 00, IP 20
해당 가연성: UL 94 V-2
대응하는 디자인: 필터_UL 61800-5-1, EN 61800-5-1, 초크_EN 61558-2-20 또는 EN 60076-6
SCCR** : 100kA
MTBF(Mil-HB-217F): >200,000시간 @ 45°C/480V
* 시스템 요구 사항: THDv <2%, 라인 전압 불균형 <1%
참고: 이 브로셔의 성능 사양은 6펄스 다이오드 정류기를 나타냅니다. SCR 정류기 프런트 엔드는 사이리스터의 점화 각도에 따라 다른 결과를 생성합니다. 필터 <6kW/HP의 경우 정격 전력에서 THDi ~5%
** 외부 UL 등급 퓨즈가 필요합니다. 사용자 설명서를 참조하십시오.
*** 냉각 테이블에 필요한 흡입 공기 흐름은 본 문서와 사용자 매뉴얼에서 자세히 확인하시기 바랍니다.
**** Iderated = Inominal*SQRT((Tmax-Tamb)/(Tmax-Tnominal)) = Inominal*SQRT((70°C-Tamb)/25°C)
전기 회로도
승인 및 규정 준수
