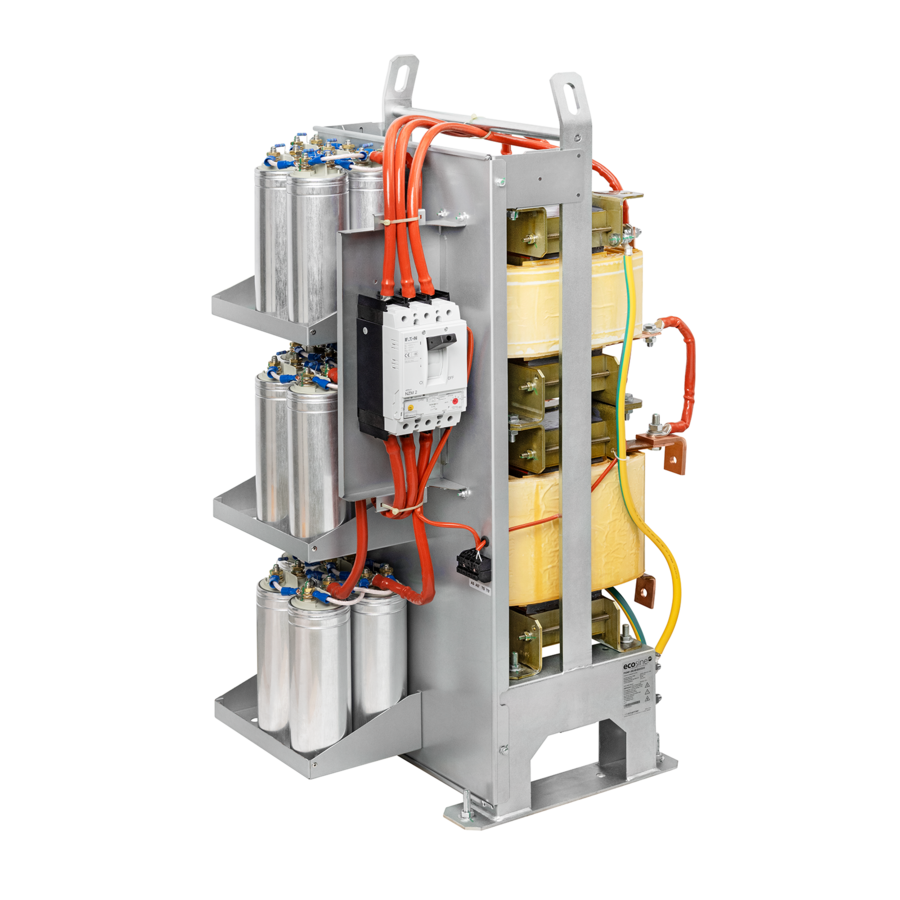

FN3483_절약형 수동형 고조파 필터_에코사인 Max

비용 대비 성능이 최고의 가성비
Ldc가 없는 다이오드 정류기의 경우 8% THDi 달성, Ldc가 4%인 다이오드 정류기의 경우 5% THDi 달성
동급 최고의 부분 부하 성능
캐비닛 통합을 위한 가장 컴팩트한 개방형 패널 디자인
신뢰성과 견고함
플러그 앤 플레이, 즉시 사용 가능
    Downloads
    상세설명

    특징 및 이점

    3상 전력 시스템의 부하 적용 고조파 완화에 경제적인 솔루션을 제공

    플러그 앤 플레이 접근 방식과 동급 제품보다 더 작은 크기를 통해 신속하게 설치하고 쉽게 시운전 가능

    이는 전기 설비의 안전과 서비스 수명을 높이고, 전기 시스템 용량을 더 잘 활용하도록 지원, IEEE 519등의 전력 품질 표준을 충족

    왜곡된 전류를 원하는 정현파 파형으로 다시 형성

    고조파 전류 왜곡을 정의된 한계까지 줄여야 하는 프런트 엔드 6펄스 정류기,

    3상 다이오드 또는 사이리스터 브리지가 있는 거의 모든 종류의 전력 전자 장치에 적용


    응용 분야

    프런트엔드 6펄스 정류기를 갖춘 장비

    모터 드라이브

    공장 자동화 장비

    물/폐수 처리 시설

    팬 및 펌프 애플리케이션

    HVAC 설치

    미션 크리티컬 프로세스

    DC 고속 충전기


    기술 사양

    공칭 작동 전압: 3x440~ 480VAC ±10%

    과부하 능력: 1분 동안 1.6x 정격 전류, 시간당 1회

    동작 주파수: 60Hz ±1Hz

    총 고조파 전류 왜곡 THDi*: Ldc가 없는 드라이브의 경우 <8% @ 정격 전력,   4% Ldc가 장착된 드라이브의 경우 <5% @ 정격 전력

    총 수요 왜곡 TDD: IEEE 519 따름

    공칭 모터 드라이브 입력 전력 등급: 350~600HP(마력)

    고전위 테스트 전압: P -> E 2520VAC(1초)

    접지 시스템 : TN, TT, IT

    효율:  >99% 정격 전압 및 전력의 경우

    과전압 카테고리: OV III(IEC 60664-1)

    온도 범위(작동 및 보관): –25°C ~ +40°C 완전 작동, +40°C ~ +70°C 정격 감소 작동****, –25°C ~ +85°C 운송 및 보관

    냉각: 외부 냉각***

    보호 카테고리: IP 00

    에 해당하는 가연성: UL 94 V-2

    대응 디자인: 필터: UL 61800-5-1, EN 61800-5-1,   초크: EN 60076-6

    SCCR**: 100kA(UL 승인)

    MTBF(Mil-HB-217F): >200,000시간 @ 40°C/480V


    * 시스템 요구 사항: THDv <2%, 라인 전압 불균형 <1%

       참조: 이 브로셔의 성능 사양은 6펄스 다이오드 정류기를 나타냅니다. SCR 정류기 프런트 엔드는 사이리스터의 점화 각도에 따라 다른 결과를 생성합니다.

    ** 외부 UL 등급 퓨즈가 필요합니다. 사용자 설명서를 참조하십시오.

    *** 냉각 테이블에 필요한 흡입 공기 흐름은 본 문서와 사용자 매뉴얼에서 자세히 확인하시기 바랍니다.

    **** derated = Inominal*SQRT((Tmax-Tamb)/(Tmax-Tnominal)) = Inominal*SQRT((70°C-Tamb)/30°C)



    전기 회로도

    fn3483 회로도.png

    승인 및 규정 준수
    fn3483 승인서.png
