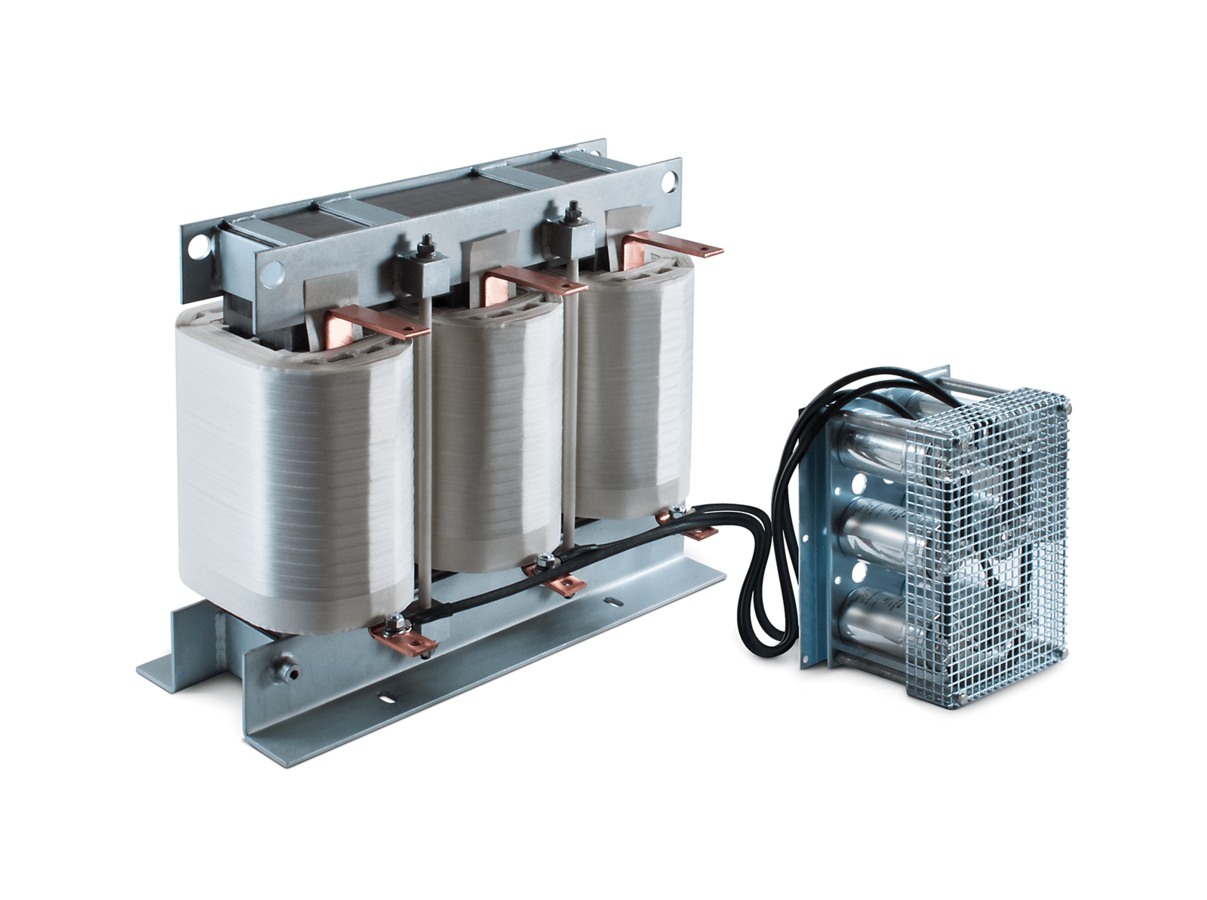

모터 드라이브의 직사각형 PWM 출력 전압을 잔류 리플이 낮은 부드러운 사인파로 변환

높은 dv/dt, 과전압, 케이블 링잉, 모터 과열 및 와전류 손실로 인한 조기 모터 손상 제거

순환 전류에 의한 베어링 전류로 인해 베어링 수명이 향상

전자기 방출 및 음향 소음 줄임

모터 케이블의 펄스 반사를 제거

응용 분야

HVAC 애플리케이션

슬리퍼

인공호흡기

컨베이어

압축기

엘리베이터

크레인

승압 변압기 앞에 배치된 고압 애플리케이션

모터 드라이브를 사용한 개조 설치

긴 모터 케이블이 있는 모터 드라이브

여러 모터가 병렬로 연결된 모터 드라이브

기술 사양

공칭 작동 전압: 3x690VAC(UL: 3x600VAC)

정격 전류: 45°C에서 13~1320A

과부하 능력: 1.5 × 정격 전류 1분간, 1시간에 1회

잔류 리플 전압: <5%

임피던스(UK): 690V, 50Hz 및 정격 전류에서 8~10%

모터 주파수: 0...60Hz(경감 시 최대 200Hz, 그래프 참조)

모터 케이블 길이: 최대 2,000m(그래프 참조)

스위칭 주파수: 필터 선택 표 보기

연면거리 및 공간거리: UL 61800-5-1에 따름

고전위 테스트 전압: P –> E 3600VAC, 1분, P –> P 3600VAC(캡 제외), 1분, P –> P 2600VDC, 1분

과전압 카테고리: OV III(IEC 60664-1)

온도 범위(작동 및 보관): 13 ~ 45A      사이즈용 작동: -25 ~ +30°C,

                                     75 ~ 1320A 사이즈용 작동: -25 ~ +45°C,

                                                  모든 사이즈용 보관: -25°C ~ 70°C(25/070/21):

보호 카테고리: IP 00

해당 가연성: UL 94 V-2

대응하는 디자인: IEC 61558-2-20

절연 등급: EIS 200

커패시터 클래스: UL 810 승인

환경 신뢰성: IEC 60068-2-1

전기 회로도
