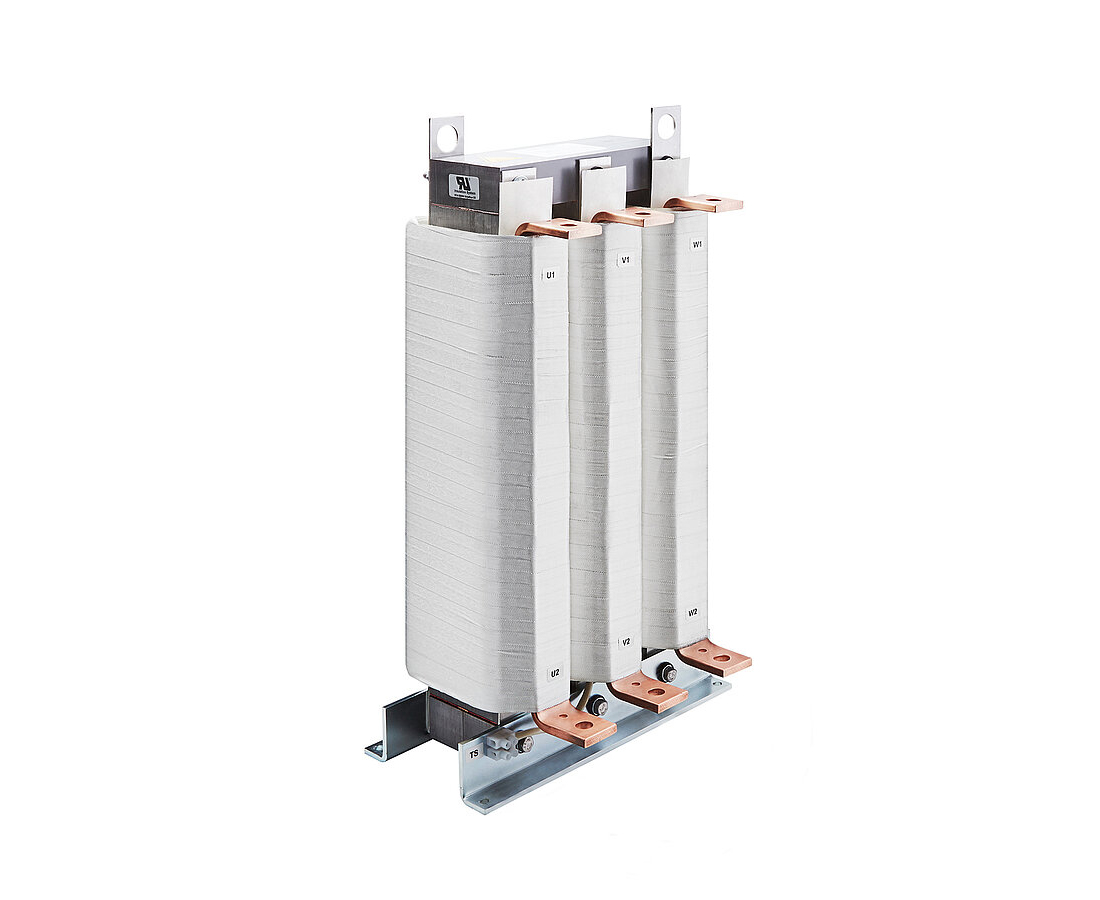

특징 및 이점
-IGBT 모터 드라이브에서 고출력 전압 dv/dt를 효율적으로 감소(IEC 60034-17/25 기준)
-모터 케이블의 라인 반사로 인한 과전압 제한(IEC 60034-17/25에 따름)
-조기 노후화 및 파손으로부터 모터 권선 절연체 보호
-전기 모터의 서비스 수명 연장
-미션 크리티컬 애플리케이션을 위한 높은 신뢰성과 생산 가동 시간
-인접 장비나 회선으로의 간섭 전파 감소
-낮은 임피던스의 출력 필터
-뛰어난 정밀도와 움직임의 재현성을 요구하는 프로세스에 이상적
응용 분야
모터 케이블 길이가 짧거나 중간인 모터 드라이브 애플리케이션
서보 또는 토크 모터로 구성된 기계
컨베이어
HVAC 장비 포함 펌프, 팬 및 압축기
엘리베이터, 호이스팅 및 크레인
공정 라인용 모터 드라이브
사인파 필터가 적합하지 않은 애플리케이션(예: 높은 동적 작동)
기술 사양
최대 연속 작동 전압: 3x550VAC
공칭 작동 전압: 3x500VAC
최대. 피크 전압: 1000V 이하
정격 전류: 40°C에서 12~1100A
과부하 능력: 1.5 x 정격 전류, 1분, 시간당 1개
일반적인 dv/dt 감소: 8~12요소
전력 감소: <3V @ 50Hz
모터 주파수: 0...60Hz(최대 120Hz까지 감소, 그래프 참조)
모터 케이블 길이: 최대 500m(그래프 페이지 2 참조)
스위칭 주파수: 2~16kHz, 모터 케이블 길이 및 작동 전압에 따라 다름(그래프 참조)
고전위 테스트 전압: P -> E 3300VAC, 1분
P -> P 3300VAC(캡 없음), 1분
P -> P 2500VDC 캡, 2초
과전압 카테고리: OV III(IEC 60664-1)
온도 범위(작동 및 보관): -25°C ~ +40°C 완전 작동
+40°C ~ +100°C* 정격 감소 작동
-25°C ~ +100°C 운송 및 보관
보호 카테고리: IP 00
가연성: UL 94 V-2
대응하는 디자인: UL 61800-5-1, EN 61800-5-1, EN 61558-2-20 또는 EN 60076-6
* Iderated = Inominal*SQRT((Tmax-Tamb)/(Tmax-Tnominal)) = Inominal*SQRT((100°C-Tamb)/60°C)

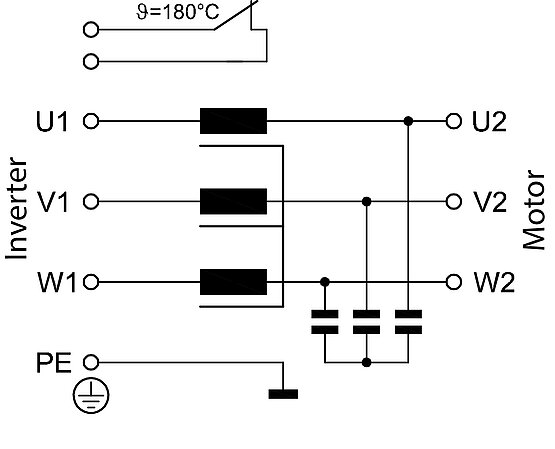

전기 회로도
