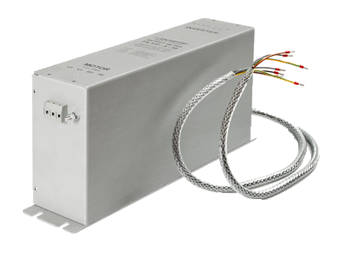

특징 및 이점
모터 드라이브의 PWM 출력 신호(노멀 및 커먼 모드 전압 구성 요소)를 잔류 리플이 낮은 부드러운 사인파로 변환
높은 dv/dt, 과전압, 모터 과열, 와전류 손실 또는 베어링 손상으로 인한 조기 모터 손상 제거
근처에 있는 구성 요소나 도체를 향한 간섭 전파 제거
기존 LC 사인파 필터의 모든 이점 외에도 다음을 제공
방사선 문제를 일으키지 않고 매우 긴 비차폐 모터 케이블을 사용할 수 있습니다(EN 55014, MDS 클램프)
펄스 전류를 접지로 제한하여 PE의 누설 전류를 제한
라인 측에서 필요한 EMI 억제 역활을 줄임
IGBT 및 모터 케이블의 손실이 낮기 때문에 긴 모터 케이블로 더 낮은 정격 드라이브를 사용
응용 분야
매우 긴 모터 케이블을 사용하는 모터 드라이브 애플리케이션
비차폐 모터 케이블을 사용한 모터 드라이브 애플리케이션
화학 및 석유화학 애플리케이션
반도체 제조
미션 크리티컬 애플리케이션
여러 모터를 병렬로 사용하는 애플리케이션
오래된 배선과 모터가 있는 기존 설비에 모터 드라이브를 개조
기술 사양
공칭 작동 전압: 3x480VAC
정격 전류: 4~16A
DC 링크 전압: 최대 850VDC
과부하 능력: 15분마다 1분 동안 정격 전류의 1.4배
잔류 리플 전압: <5%
전력 감소: 50Hz에서 10V 이하
+/- 제어 루프의 전류: 약 1~2A
모터 주파수: 0~200Hz
모터 케이블 길이: 최대. 1000m
스위칭 주파수: 6~20kHz
고전위 테스트 전압: P –> E 2초 동안 2500VDC, P –> P 2초 동안 1100VDC
온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21)
보호 카테고리: IP 20
해당 가연성: UL 94 V-0
대응 디자인: UL 1283, CSA 22.2 번호 8 1986년, IEC/EN 60939
승인 및 규정 준수
