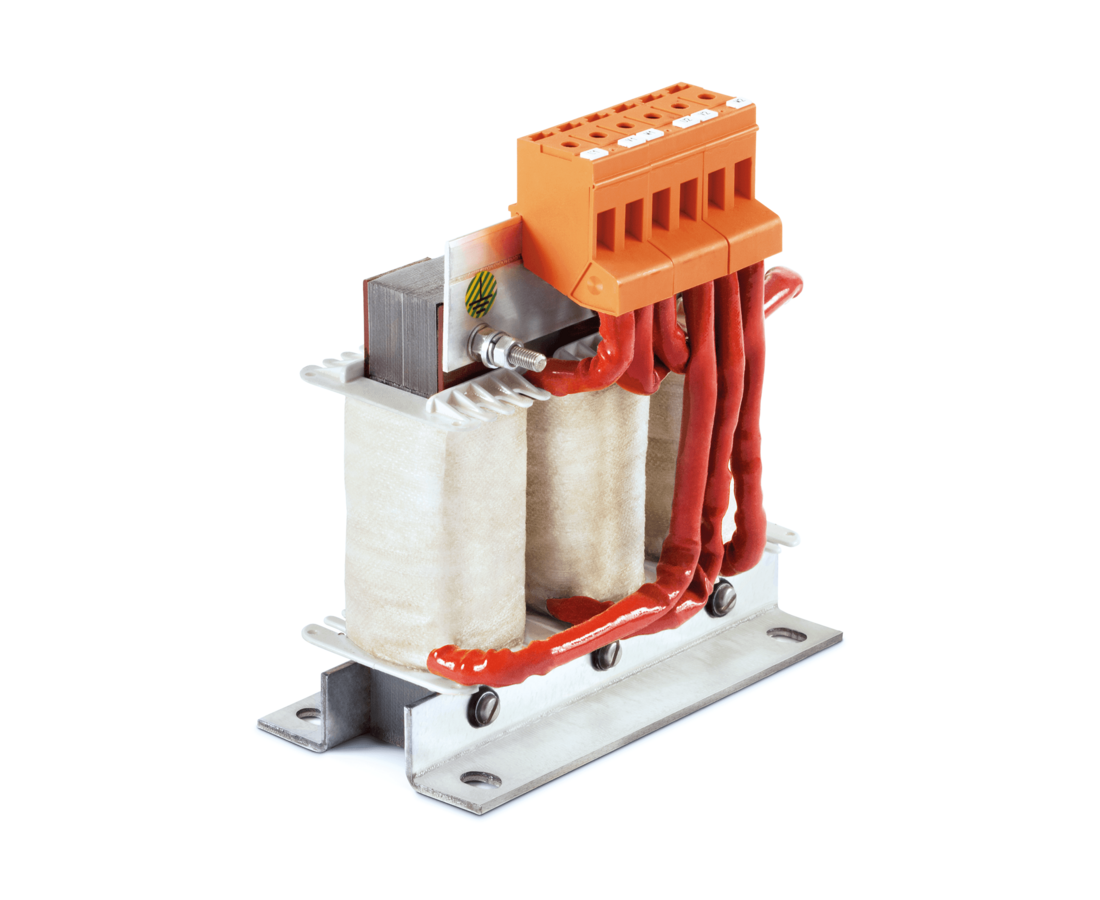

IGBT 모터 드라이브의 고출력 전압 dv/dt를 효율적으로 감소

조기 노후화 및 파괴로부터 모터 코일 절연 보호

전기 모터의 수명이 크게 증가

미션 크리티컬 애플리케이션을 위한 높은 신뢰성과 생산 가동 시간 확보

컨버터 펄스 부하 감소

회선의 인접 장비로의 간섭 전파 감소

€ž낮은 임피던스의 출력 필터, 탁월한 정밀도와 움직임의 재현성을 요구하는 프로세스에 이상적

진공 함침으로 윙윙거리는 소음 감소 및 내구성 향상

응용 분야

서보 드라이브

폐쇄 루프 벡터 드라이브

짧은 모터 케이블을 사용한 모터 드라이브 애플리케이션

서보 또는 토크 모터로 구성된 기계

로봇

픽 앤 플레이스 기계

기술 사양

최대 연속 작동 전압: 3x530VAC

공칭 작동 전압: 3x500VAC

정격 전류: 40°C에서 4~1100A

과부하 능력: 30초 동안 스위치를 켰을 때 2 x 정격 전류, 1.5 x 정격 전류, 1분간, 시간당 1회

일반적인 dv/dt 감소: ≥ factor 5

임피던스(영국): 400VAC, 50Hz 및 정격 전류에서 0.8%

모터 주파수: 0~60Hz

모터 케이블 길이: 최대 30m @ 16kHz(경감 곡선 페이지 2 참조)

스위칭 주파수: PWM 2~16kHz

고전위 테스트 전압: P –> E 3초 동안 3000VAC, P –> P 3초 동안 3000VAC

과전압 카테고리: OV III(IEC 60664-1)

온도 범위(작동 및 보관): -25°C ~ +100°C(25/100/21) 작동 및 보관

보호 카테고리: IP 00(VBG 4에 따른 KL 유형)

해당 가연성: UL 94 V-2

대응하는 디자인: EN 61558-2-20 (VDE 0570-2-20), UL 508C, CSA C22.2 NO. 14

절연 등급: 182A 이하 유형의 경우 T40/N(200°C), ≥230A 유형의 경우 T40/F(155°C)

MTBF(Mil-HB-217F): >500,000시간 @ 45°C/480V

전기 회로도
